Datasheet下载- 型号： 0191440002
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0191440002由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0191440002价格参考。Molex0191440002封装/规格：未分类， 暂无。您可以下载0191440002参考资料、Datasheet数据手册功能说明书，资料中有0191440002 详细功能的应用电路图电压和使用方法及教程。

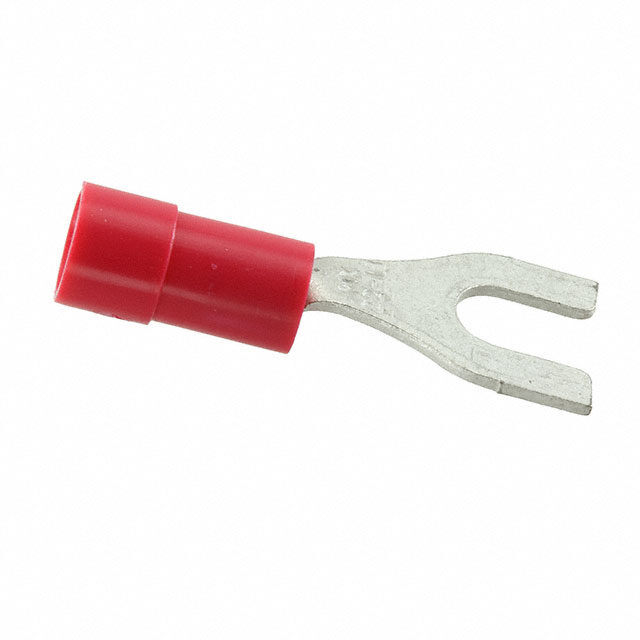

Molex型号0191440002是一款标准铲形（叉型）端子，属于快速连接类压接端子，适用于16–14 AWG导线（约1.5–2.5 mm²），采用黄铜本体与镀锡处理，具备良好导电性、耐腐蚀性及机械强度。其典型应用场景包括： - 工业控制设备：用于PLC模块、继电器、断路器、接触器等电源/信号端子排的快速接线； - 电源系统：在开关电源、UPS、配电箱中实现主回路或辅助回路的可靠连接； - 电机与驱动器：连接变频器输出端、伺服驱动器端子、小型电机接线盒，便于拆装维护； - 照明与楼宇自动化：应用于LED驱动电源、智能照明控制器、DDC模块等低压直流或交流（≤600V）场景； - 汽车与轨道交通辅助系统：在非安全关键的车载设备（如空调控制、照明系统）中作为中等电流（额定约15–25A）连接方案； - 家电与商用设备：如商用咖啡机、自动售货机、POS终端等内部线束与PCB或端子台的过渡连接。 该端子需配合对应规格压接工具使用，确保压接牢固、低接触电阻，并符合UL/CSA/IEC相关标准。不适用于高振动、强冲击或需IP防护等级的裸露环境（建议加装绝缘护套或置于端子盒内）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | SPADE INSULKRIMP TAPED |
| 产品分类 | 端子 - 铲形连接器 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0191440002 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | InsulKrimp™ |
| 其它名称 | 019144-0002 |
| 包装 | 带卷 （TR） |
| 安装类型 | 自由悬挂 |
| 宽度-外边缘 | 0.316"（8.03mm） |
| 材料-绝缘 | 聚氯乙烯（PVC） |
| 标准包装 | 1,500 |
| 特性 | - |
| 相关产品 | /product-detail/zh/0192880023/0192880023-ND/3182878/product-detail/zh/0638851300/0638851300-ND/2715244 |
| 端子类型 | 标准 |
| 端接 | 压接 |
| 线规 | 18-22 AWG |
| 绝缘 | 绝缘 |
| 绝缘层直径 | 0.145"（3.68mm） |
| 舌簧内开口 | 0.146"（3.71mm） |
| 螺柱/凸片尺寸 | 6 接线柱 |
| 触头材料 | 铜 |
| 触头镀层 | 电镀锡 |
| 长度-总 | 0.915"（23.24mm） |
| 长度-环中心到端子 | 0.303"（7.70mm） |
| 长度-端子 | 0.405"（10.29mm） |
| 颜色 | 红 |
