Datasheet下载- 型号： 0026503209
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0026503209由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0026503209价格参考。Molex0026503209封装/规格：未分类， 暂无。您可以下载0026503209参考资料、Datasheet数据手册功能说明书，资料中有0026503209 详细功能的应用电路图电压和使用方法及教程。

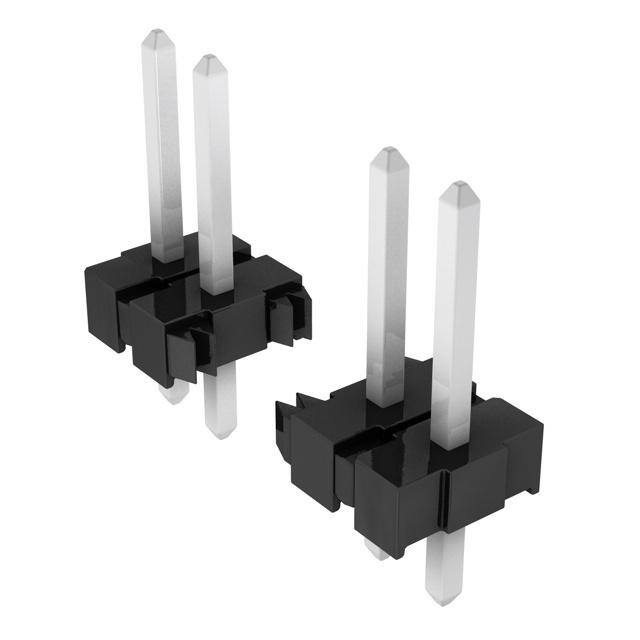

Molex, LLC 的型号 0026503209 是一款矩形连接器中的针座（公插针），属于 Molex 经典的 KK® 系列，广泛应用于需要可靠电气连接的工业与电子设备中。该连接器具有 2.54mm（0.1 英寸）的标准间距，采用坚固的热塑性材料和优质端子设计，具备良好的耐温性、抗振动和耐腐蚀性能。 其典型应用场景包括：工业控制设备（如PLC模块、继电器板）、消费类电子产品（如打印机、家用电器控制板）、通信设备（路由器、交换机背板连接）、汽车电子模块（传感器、照明控制）、医疗仪器以及电源管理系统等。该型号通常用于电路板间的互连或板对线连接，适合通孔安装，便于自动化装配，提升生产效率。 由于其兼容性强、插拔寿命长且接触电阻低，0026503209 在要求稳定信号传输和电源分配的场合表现优异，特别适用于中小电流、中等密度的连接需求。同时，该产品符合 RoHS 环保标准，适用于注重环保的现代电子制造流程。总体而言，它是一款高可靠性、通用性强的基础互连元件，广泛服务于多种工业与电子领域。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | KK 156 HDR ASSY FLAT BKWY 20POS |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0026503209 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | KK® 41661 |
| 其它名称 | 0026-50-3209 |
| 加载的针脚数 | 19 |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 300 |
| 特性 | 位置 2 未加载 |
| 端接 | 焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.450"（11.43mm） |
| 触头镀层 | 锡 |
| 触头镀层厚度 | 60µin （1.52µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 针脚数 | 20 |
| 间距 | 0.156"（3.96mm） |
| 颜色 | 黑 |
