Datasheet下载- 型号： 0022286271
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0022286271由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0022286271价格参考。Molex0022286271封装/规格：未分类， 暂无。您可以下载0022286271参考资料、Datasheet数据手册功能说明书，资料中有0022286271 详细功能的应用电路图电压和使用方法及教程。

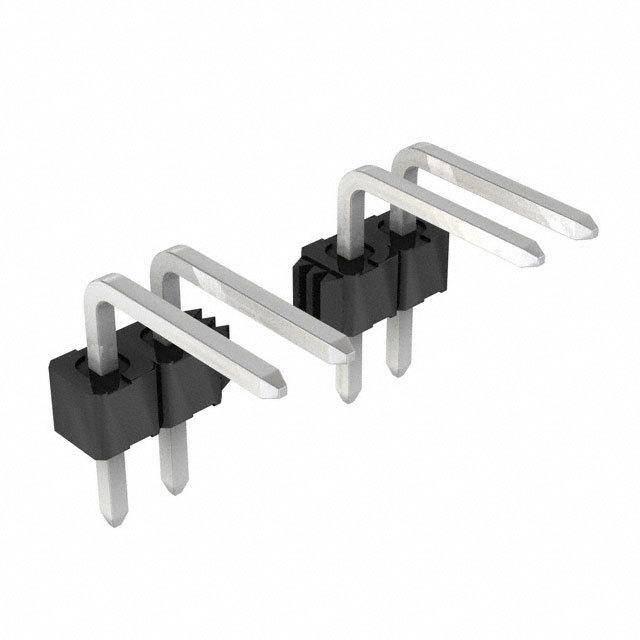

Molex型号0022286271是一款矩形连接器中的针座（公插针），属于Molex经典Pico-Lock系列，广泛应用于需要紧凑、可靠连接的小型电子设备中。该连接器通常用于消费类电子产品、工业控制设备、家用电器、办公自动化设备及通信模块等场景。 其典型应用场景包括打印机、扫描仪、数码相机、小型电机控制板、电源模块和传感器接口等。由于其结构紧凑、接触稳定、耐插拔性能好，特别适用于空间受限但对连接可靠性要求较高的PCB板间连接或线对板连接。 0022286271为2.54mm间距的单排针座，常与配套的压接端子和插座连接器配合使用，支持通孔安装，适用于波峰焊接工艺，便于自动化生产。其工作温度范围宽，具备良好的电气性能和机械强度，可在工业环境或商业环境中长期稳定运行。 总体而言，该型号适用于对成本、空间和连接可靠性有综合要求的中低电流信号传输场合，是电子设计中常见的标准化互连解决方案之一。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/22-28-6271_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | KK 100 HDR ASSY RA BKWY 27POS |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0022286271 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | KK® 42376 |
| 其它名称 | 0022-28-6271 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔，直角 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 150 |
| 特性 | - |
| 端接 | 焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.405"（10.29mm） |
| 触头镀层 | 锡 |
| 触头镀层厚度 | 100µin （2.54µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 针脚数 | 27 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
