Datasheet下载- 型号： 0022282198
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0022282198由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0022282198价格参考。Molex0022282198封装/规格：未分类， 暂无。您可以下载0022282198参考资料、Datasheet数据手册功能说明书，资料中有0022282198 详细功能的应用电路图电压和使用方法及教程。
Molex, LLC 的型号 0022282198 是一款矩形连接器中的针座（公插针），属于 Molex 经典的 KK® 系列产品。该连接器采用双排设计，间距为 2.54mm（0.1 英寸），具有良好的电气性能和机械稳定性，广泛应用于需要可靠信号或电源传输的场合。 该型号常见于消费电子、工业控制设备、通信设备及家用电器中，例如打印机、扫描仪、工控主板、电源模块和测试仪器等。其坚固的结构和可靠的端子锁紧设计，使其在振动或频繁插拔环境中仍能保持稳定连接。此外，该连接器支持通孔安装（Through-Hole），便于自动化焊接，提高生产效率。 由于采用标准间距设计，0022282198 可与多种标准排线座或插座兼容，方便系统扩展和维护。其工作温度范围宽，适应不同环境条件，适用于对连接可靠性要求较高的中低端电子设备。 总体而言，Molex 0022282198 凭借其高性价比、通用性和稳定性能，广泛用于各类电子产品的内部电路板间连接，是工业和民用电子产品中常见的基础连接解决方案之一。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/22-28-2198_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | KK 100 HDR POL BWR RTAN 19POS |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |

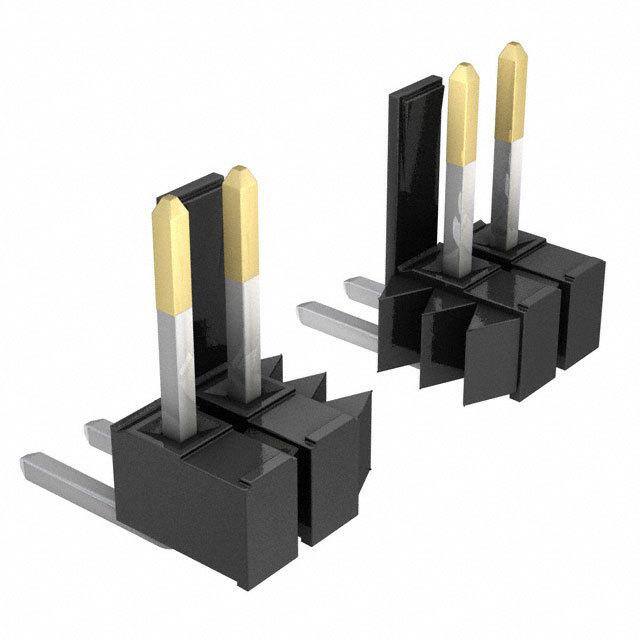

| 产品图片 | |
| 产品型号 | 0022282198 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | KK® 42226 |
| 其它名称 | 0022-28-2198 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔，直角 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 250 |
| 特性 | - |
| 端接 | 焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.295"（7.49mm） |
| 触头镀层 | 金 |
| 触头镀层厚度 | 15µin （0.38µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 针脚数 | 19 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
