Datasheet下载- 型号： 0022282195
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0022282195由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0022282195价格参考。Molex0022282195封装/规格：未分类， 暂无。您可以下载0022282195参考资料、Datasheet数据手册功能说明书，资料中有0022282195 详细功能的应用电路图电压和使用方法及教程。

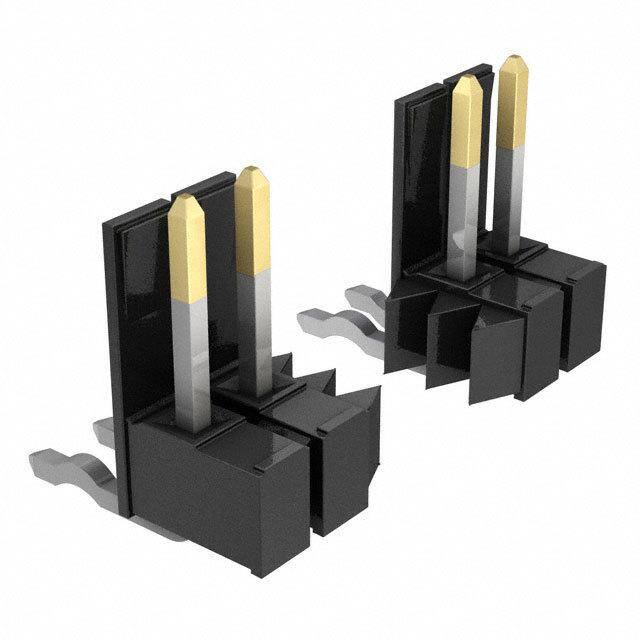

Molex型号0022282195是一款矩形连接器中的针座（公插针），属于Molex经典Pico-Lock系列，广泛应用于需要紧凑、可靠连接的小型电子设备中。该连接器具有2.54mm（0.1英寸）的标准间距，便于与常见的PCB布局兼容，适用于消费电子、工业控制、通信设备和家用电器等领域。 典型应用场景包括：打印机、扫描仪、POS机、电源模块、传感器模块、LED照明控制系统以及各类嵌入式设备。其结构设计确保了良好的插拔耐久性和稳定的电气连接，适合在中等振动环境下使用。此外，该针座常与对应的排线或母端连接器配合，用于板对板或线对板连接，节省空间且安装简便。 由于采用耐用的热塑性材料和镀锡铜合金端子，0022282195具备良好的抗腐蚀性和导电性能，可在较宽的温度范围内稳定工作（通常为-40°C至+105°C），满足多数工业与商业应用需求。整体而言，该型号适用于对连接可靠性、尺寸紧凑性和成本效益有较高要求的中低电流信号传输场合。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/22-28-2195_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | KK 100 HDR POL RTAN 19POS |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0022282195 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | KK® 42226 |
| 其它名称 | 0022-28-2195 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔，直角 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 250 |
| 特性 | - |
| 端接 | 纽结引脚，焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.295"（7.49mm） |
| 触头镀层 | 金 |
| 触头镀层厚度 | 15µin （0.38µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 针脚数 | 19 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
