Datasheet下载- 型号： 0015477622
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0015477622由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0015477622价格参考。Molex0015477622封装/规格：未分类， 暂无。您可以下载0015477622参考资料、Datasheet数据手册功能说明书，资料中有0015477622 详细功能的应用电路图电压和使用方法及教程。

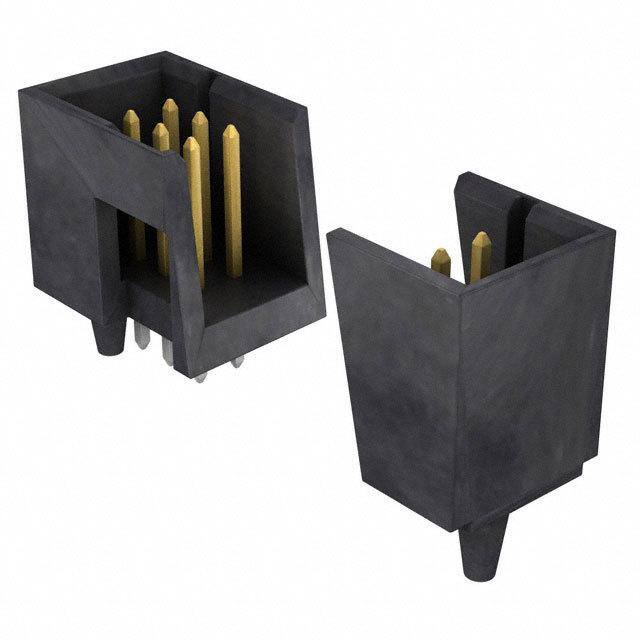

Molex型号0015477622是一款矩形连接器中的针座（公插针），属于Molex可靠的Pico-Lock系列，广泛应用于需要紧凑、高密度和稳定连接的电子设备中。该连接器具有2.54mm（0.1英寸）的标准间距，支持小电流信号传输，具备良好的电气性能和机械稳定性。 其典型应用场景包括消费类电子产品，如打印机、扫描仪、家用电器控制板、小型电机模块等；在工业自动化领域，常用于PLC模块、传感器接口、工控设备内部板对板或线对板连接；此外，也适用于办公设备（如复印机、POS机）和医疗仪器中的低功率信号连接。由于其结构紧凑、易于组装且兼容性强，适合空间受限但要求可靠连接的场合。 该连接器通常与对应插座配套使用，确保插拔顺畅并提供稳定的接触性能，工作温度范围广，适应多种环境条件。综合来看，0015477622适用于对连接可靠性、尺寸紧凑性有较高要求的中低端信号传输应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/15-47-7622_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN HEADER 22POS VERT GOLD T/H |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0015477622 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | C-Grid® 70568 |
| 其它名称 | 0015-47-7622 |
| 加载的针脚数 | 全部 |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 排数 | 2 |
| 排距 | 0.100"（2.54mm） |
| 标准包装 | 864 |
| 特性 | 板导轨 |
| 端接 | 焊接 |
| 紧固类型 | 锁存器支座 |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.315"（8.00mm） |
| 触头镀层 | 金 |
| 触头镀层厚度 | 15µin （0.38µm） |
| 连接器类型 | 接头，有罩 |
| 针脚数 | 22 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
