Datasheet下载- 型号： WFH160L250J
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供WFH160L250J由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 WFH160L250J价格参考。OhmiteWFH160L250J封装/规格：未分类， 暂无。您可以下载WFH160L250J参考资料、Datasheet数据手册功能说明书，资料中有WFH160L250J 详细功能的应用电路图电压和使用方法及教程。

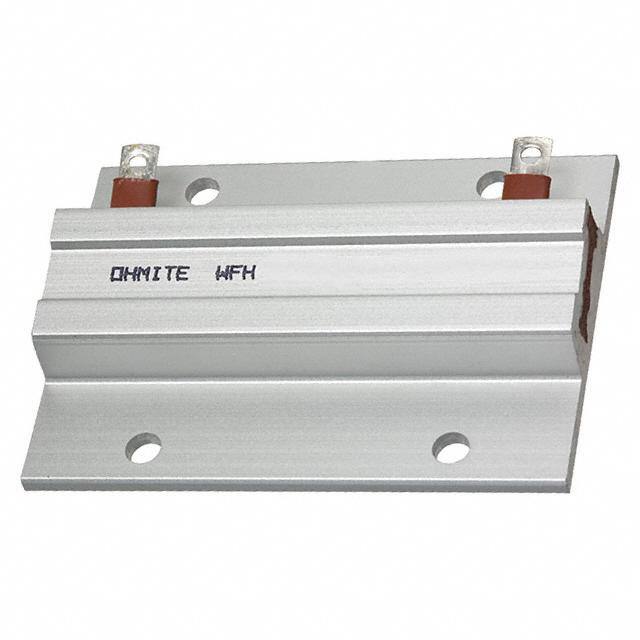

Ohmite品牌的WFH160L250J是一款底座安装（Chassis Mount）功率电阻器，额定功率160W，阻值25Ω（“250”表示25.0Ω，“J”代表±5%精度），采用陶瓷绕线结构，具备高稳定性、低电感及优异的散热性能。其典型应用场景包括： - 工业电源与UPS系统：用作放电电阻、预充电/泄放电阻，在变频器、开关电源关机后快速释放储能电容电荷，保障安全与系统可靠性； - 电机控制与制动系统：在变频驱动或伺服系统中作为动态制动电阻，吸收电机减速时回馈的能量，防止母线电压过高； - 测试与负载模拟：在电子负载、老化测试台或实验室电源中，作为可调或固定阻性负载，进行功率级验证与热稳定性测试； - 新能源领域：用于光伏逆变器、风电变流器的直流侧泄放保护，或储能系统中的均衡与缓冲电阻； - 铁路与牵引设备：满足高冲击、宽温域（–55°C 至 +275°C）及抗振动要求，适用于轨道车辆制动能量耗散。 该电阻器通过M6螺栓底座安装，支持强制风冷或自然对流散热，需配合足够散热空间或散热器使用。注意：实际应用中须校核温升、脉冲负载能力及安装扭矩（推荐3.5–4.5 N·m），避免长期超负荷运行以确保寿命与安全性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES CHAS MNT 250 OHM 5% 160W |
| 产品分类 | 底座安装电阻器 |
| 品牌 | Ohmite |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | WFH160L250J |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | WFH |
| 产品目录绘图 |
|
| 功率(W) | 160W |
| 包装 | 散装 |
| 大小/尺寸 | 5.512" 长 x 2.008" 宽（140.00mm x 51.00mm） |
| 安装特性 | 法兰 |
| 容差 | ±5% |
| 封装/外壳 | 径向，矩形外壳 |
| 引线形式 | 焊片 |
| 成分 | 绕线 |
| 标准包装 | 1 |
| 涂层，外壳类型 | 铝 |
| 温度系数 | - |
| 特性 | - |
| 电阻(Ω) | 250 |
| 高度 | 0.496"（12.60mm） |
