Datasheet下载- 型号： W2A2ZC473MAT2A
- 制造商： AVX
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供W2A2ZC473MAT2A由AVX设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 W2A2ZC473MAT2A价格参考。AVXW2A2ZC473MAT2A封装/规格：未分类， 暂无。您可以下载W2A2ZC473MAT2A参考资料、Datasheet数据手册功能说明书，资料中有W2A2ZC473MAT2A 详细功能的应用电路图电压和使用方法及教程。
AVX Corporation的W2A2ZC473MAT2A是一款表面贴装（SMT）型电容器网络/阵列，属于多层陶瓷电容（MLCC）集成阵列，其标称容量为47 nF（473即47×10³ pF），额定电压25 V（Z表示25 V），容差±20%（M），工作温度范围-55℃～+125℃，符合AEC-Q200标准（汽车级可靠性）。 该器件典型应用于需要紧凑布局与高可靠性匹配的电子系统中，尤其适合空间受限且需多个相同容值电容的场景。常见应用场景包括： 1. 电源去耦与滤波：在微控制器、DSP、FPGA等数字IC的供电引脚附近，提供高频噪声抑制与瞬态电流补偿； 2. EMI/RFI抑制：配合共模电感构成π型或T型滤波网络，用于USB、HDMI、CAN总线等高速接口的电磁兼容设计； 3. 模拟信号调理电路：如ADC/DAC参考电压旁路、传感器信号链中的抗混叠滤波； 4. 汽车电子系统：因其AEC-Q200认证，广泛用于车身控制模块（BCM）、仪表盘、ADAS摄像头电源管理等车载环境； 5. 工业自动化设备：PLC输入/输出模块、电机驱动器中的电源轨稳压与噪声抑制。 其四元件独立结构（W2A系列为4端子双电容或2×2阵列，具体依封装而定）支持灵活布线，减少PCB占位面积与寄生电感，提升高频性能。需注意焊接工艺应符合JEDEC J-STD-020标准，避免热冲击导致微裂纹。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ARRAY 0.047UF 10V X7R 0508 |
| 产品分类 | 电容器阵列 |
| 品牌 | AVX Corporation |
| 数据手册 | |

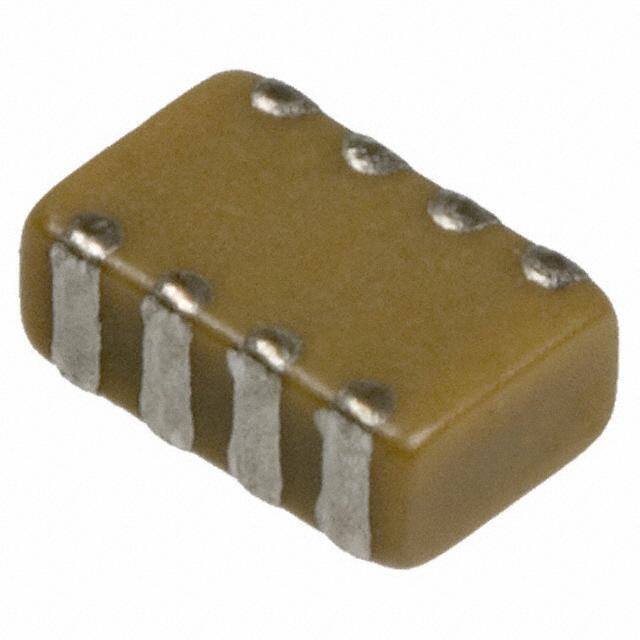

| 产品图片 |
|
| 产品型号 | W2A2ZC473MAT2A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | IPC |
| 介电材料 | 陶瓷 |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.051" 长x 0.083" 宽（1.30mm x 2.10mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 0508（1220 公制） |
| 标准包装 | 4,000 |
| 温度系数 | X7R |
| 电压-额定 | 10V |
| 电容 | 0.047µF |
| 电容器数 | 2 |
| 电路类型 | 隔离 |
| 高度-安装（最大值） | 0.037"（0.94mm） |
