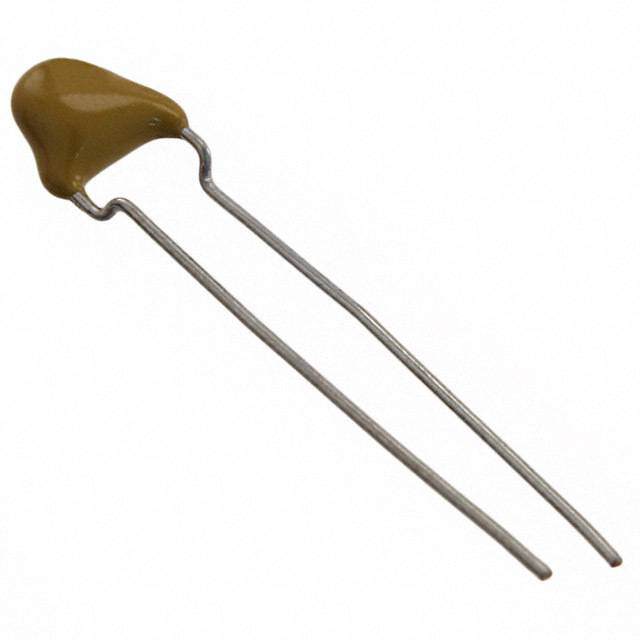

图片仅供参考

详细数据请看参考数据手册

型号： VY2101K29Y5SS6WV5
制造商： Vishay
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供VY2101K29Y5SS6WV5由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VY2101K29Y5SS6WV5价格参考。VishayVY2101K29Y5SS6WV5封装/规格：未分类，暂无。您可以下载VY2101K29Y5SS6WV5参考资料、Datasheet数据手册功能说明书，资料中有VY2101K29Y5SS6WV5 详细功能的应用电路图电压和使用方法及教程。

Vishay BC Components 的 VY2101K29Y5SS6WV5 是一款符合EN 60384-14（IEC 60384-14）标准的X2类安规陶瓷电容器，额定电压为275 VAC（交流），标称容量为100 pF（101 = 100 pF），容差±10%（K），采用Y5S温度特性（-30℃~+85℃内电容变化≤±22%），封装为径向引线式（带环氧树脂包封），具备高可靠性与阻燃性（符合UL 94 V-0）。

其典型应用场景包括：
✅ 电磁干扰（EMI）抑制：常用于开关电源、变频器、LED驱动器等设备的交流输入端，跨接在L-N之间（差模滤波），吸收高频噪声，满足Class B EMC要求；
✅ 抗浪涌保护辅助电路：配合压敏电阻（MOV）或TVS管使用，在X2类安规位置提供额外的高频旁路和能量泄放路径；
✅ 家用电器与工业控制设备：如空调、洗衣机、PLC电源模块中，用于提升整机EMC性能及安规认证（如CE、UL、CQC）通过率；
✅ 对尺寸和高频特性有要求的紧凑型设计：100 pF小容量适合滤除MHz级高频干扰，且陶瓷介质响应快、ESR低、无极性，适用于高频开关环境。

注意：该器件不可用于跨接L-PE/N-PE（即Y类应用），仅限L-N间X2类安全应用，不承担基本绝缘功能，但可提供附加保护。使用时需确保PCB布局短而宽，远离发热源，并遵循安规爬电距离/电气间隙要求。

产品参数图文手册常见问题

参数	数值
产品目录	电容器
描述	CAP CER 100PF 300VAC 10% RADIAL
产品分类	陶瓷电容器
品牌	Vishay BC Components
数据手册	点击此处下载产品Datasheet
产品图片
产品型号	VY2101K29Y5SS6WV5
rohs	无铅 / 符合限制有害物质指令(RoHS)规范要求
产品系列	VY2
产品培训模块	http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=30367
包装	带盒（TB）
厚度（最大值）	-
大小/尺寸	0.295" 直径（7.50mm）
安装类型	通孔
容差	±10%
封装/外壳	径向，圆盘
工作温度	-40°C ~ 125°C
应用	安全
引线形式	直形
引线间距	0.197"（5.00mm）
标准包装	1,000
温度系数	Y5S
特性	-
电压-额定	300VAC
电容	100pF
等级	X1Y2
高度-安装（最大值）	0.453"（11.50mm）
