Datasheet下载- 型号： VS-P131
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-P131由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-P131价格参考。VishayVS-P131封装/规格：未分类， 暂无。您可以下载VS-P131参考资料、Datasheet数据手册功能说明书，资料中有VS-P131 详细功能的应用电路图电压和使用方法及教程。
VS-P131 是 Vishay Semiconductor Diodes Division（现属Vishay集团）推出的单向晶闸管（SCR）模块，属于高压、大电流功率半导体器件。其典型应用场景集中在工业级中高频可控整流与功率控制领域： - 工业电机软启动器：用于三相交流电机的渐进式上电控制，通过相位角触发调节输出电压，减小启动冲击电流，延长设备寿命。 - 直流电源系统：在大功率可控整流装置（如电镀、电解、充电电源）中，作为主整流开关元件，实现AC/DC转换及输出电压精细调节。 - 固态继电器（SSR）与静态开关：替代机械接触器，用于高可靠性、长寿命、无火花的通断控制，适用于冶金、焊接设备等强干扰环境。 - 感应加热电源：在中频（1–10 kHz）逆变前级整流环节，配合触发电路实现功率闭环调节。 - UPS与应急电源系统：在旁路或整流模块中承担可控导通与过流保护功能（需配合快速熔断器及RC吸收电路）。 VS-P131 具备高di/dt（≥50 A/μs）、高dv/dt（≥1000 V/μs）耐受能力及模块化封装（如TO-247或螺栓式），支持强制风冷或水冷散热，适用于环境温度-40℃～+125℃的严苛工况。使用时需严格遵循Vishay推荐的门极触发电路设计（如带尖峰抑制的脉冲驱动）、缓冲保护（RC snubber）及热管理规范，以确保长期可靠运行。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | SCR BRIDGE 400V 25A PACE-PAK |
| 产品分类 | SCR - 模块 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

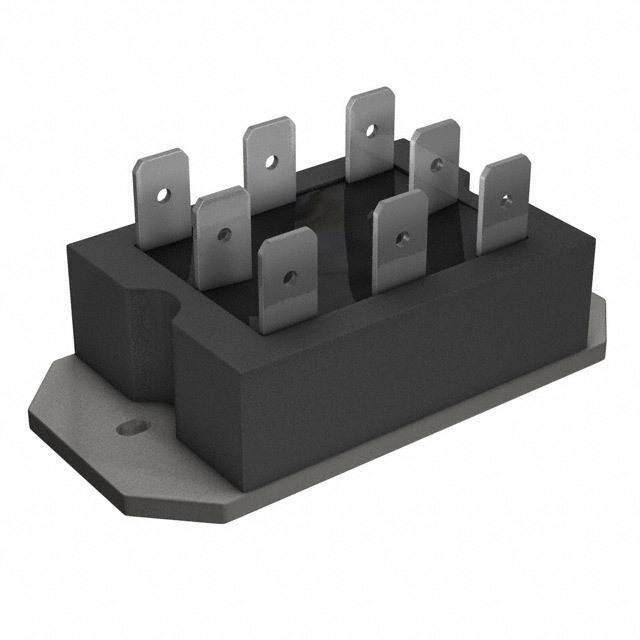

| 产品图片 |
|
| 产品型号 | VS-P131 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| SCR数，二极管 | 4 SCRs |
| 产品系列 | - |
| 其它名称 | *P131 |
| 其它有关文件 | |
| 包装 | 散装 |
| 安装类型 | 底座安装 |
| 封装/外壳 | 8-PACE-PAK |
| 标准包装 | 10 |
| 电压-断态 | 400V |
| 电流-不重复浪涌50、60Hz(Itsm) | 357A，375A |
| 电流-保持(Ih)（最大值） | 130mA |
| 电流-栅极触发(Igt)（最大值） | 60mA |
| 电流-通态(It(AV))（最大值） | - |
| 电流-通态(It(RMS))（最大值） | 25A（DC） |
| 结构 | 电桥，单相 - 全部为 SCR |
