Datasheet下载- 型号： VS-40L40CW-N3
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-40L40CW-N3由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-40L40CW-N3价格参考。VishayVS-40L40CW-N3封装/规格：未分类， 暂无。您可以下载VS-40L40CW-N3参考资料、Datasheet数据手册功能说明书，资料中有VS-40L40CW-N3 详细功能的应用电路图电压和使用方法及教程。
VS-40L40CW-N3 是 Vishay Semiconductor Diodes Division 推出的一款双共阴极肖特基整流器阵列（40A/40V，TO-247AD 封装），主要应用于高效率、高电流的直流电源系统中。其典型应用场景包括： 1. 开关电源（SMPS）次级整流：在通信电源、服务器电源及工业电源中，作为低压大电流输出端的同步整流替代方案，凭借低正向压降（典型VF≈0.48V @ 20A）显著降低导通损耗，提升整机效率； 2. DC-DC 转换器：适用于48V输入转12V/5V/3.3V等多路输出的中间总线转换器（IBC），尤其适合需要紧凑布局与高功率密度的设计； 3. 光伏逆变器与储能系统：在MPPT升压电路或电池充放电管理模块中，承担高频、大电流续流与整流功能； 4. LED 驱动电源：用于恒流驱动电路中的高效整流环节，减少热耗散，延长灯具寿命； 5. 汽车电子辅助电源：符合AEC-Q101可靠性标准（N3后缀表示增强型工业/汽车级版本），适用于车载DC-DC模块、车载充电机（OBC）辅助电源等对温度稳定性与长期可靠性要求严苛的场景。 该器件具备软恢复特性、低反向恢复电荷（Qrr）和优异的热性能（RθJC ≈ 0.5°C/W），支持高频工作（≤200kHz），可有效减小滤波电容体积并抑制EMI。需注意合理设计PCB铜箔散热面积及散热器安装，以保障满载下的结温安全。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 40A 40V TO-247AC |
| 产品分类 | 二极管，整流器 - 阵列 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

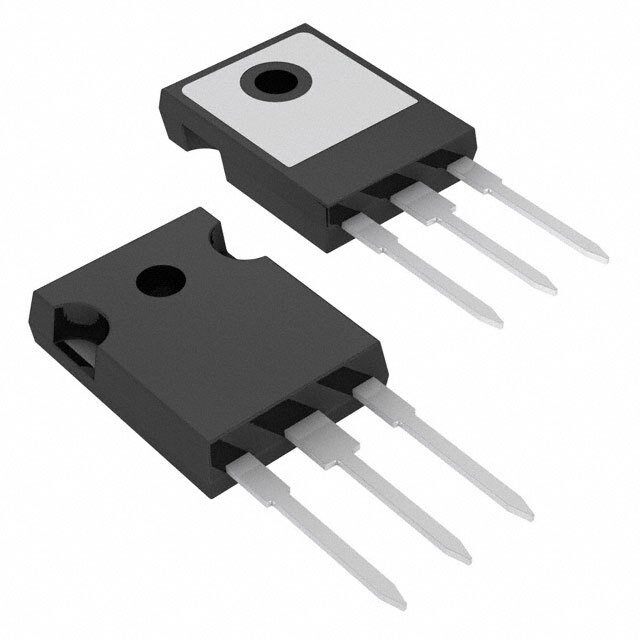

| 产品图片 |
|
| 产品型号 | VS-40L40CW-N3 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 530mV @ 20A |
| 不同 Vr时的电流-反向漏电流 | 1.5mA @ 40V |
| 二极管类型 | 肖特基 |
| 二极管配置 | 1 对共阴极 |
| 产品目录绘图 |
|
| 供应商器件封装 | TO-247AC |
| 其它名称 | VS-40L40CW-N3GI |
| 包装 | 管件 |
| 反向恢复时间(trr) | - |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-247-3 |
| 标准包装 | 25 |
| 电压-DC反向(Vr)（最大值） | 40V |
| 电流-平均整流(Io)（每二极管） | 20A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
