Datasheet下载- 型号： VS-309UR120
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-309UR120由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-309UR120价格参考。VishayVS-309UR120封装/规格：未分类， 暂无。您可以下载VS-309UR120参考资料、Datasheet数据手册功能说明书，资料中有VS-309UR120 详细功能的应用电路图电压和使用方法及教程。
VS-309UR120 是 Vishay Semiconductor Diodes Division 推出的一款超快恢复整流二极管（Ultrafast Recovery Rectifier），采用TO-220AC封装，额定参数为1200 V反向重复峰值电压（VRRM）和30 A平均正向整流电流（IF(AV)），反向恢复时间（trr）典型值仅≈35 ns，具备低正向压降（VF ≈ 2.2 V @ 30 A）和优异的软恢复特性。 其主要应用场景包括： 1. 开关电源（SMPS）：用于PFC（功率因数校正）电路中的升压二极管，或主变换器次级侧高频整流，尤其适用于>50 kHz高频工况，可显著降低开关损耗与EMI； 2. 工业变频器与电机驱动：在IGBT模块配套的续流/箝位回路或直流母线整流环节中，提供快速、可靠的换向能力； 3. UPS不间断电源与光伏逆变器：在DC-AC逆变前级或旁路整流路径中，保障高效率与高可靠性； 4. 感应加热与焊接设备：承受高di/dt与重复浪涌电流，满足严苛动态工况需求。 该器件通过AEC-Q101认证（部分批次），亦适用于对可靠性要求较高的车载充电机（OBC）辅助电源等车规相关场景。其TO-220AC封装支持通孔安装与散热片直连，便于热管理。需注意设计时应配合足够面积的PCB铜箔或散热器，并合理布局以抑制寄生振荡。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE GEN PURP 120V 330A DO205AB |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

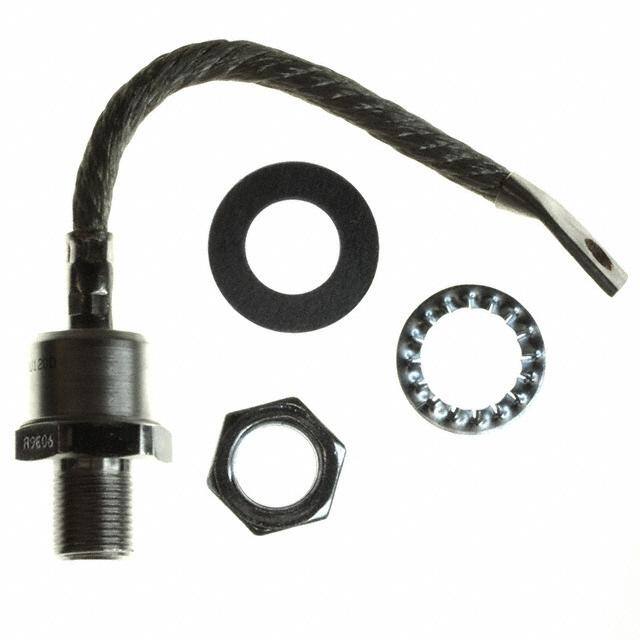

| 产品图片 |
|
| 产品型号 | VS-309UR120 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.22V @ 942A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 15mA @ 120V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-205AB，DO-9 |
| 其它名称 | *309UR120 |
| 包装 | 散装 |
| 反向恢复时间(trr) | - |
| 安装类型 | 底座，接线柱安装 |
| 封装/外壳 | DO-205AB，DO-9，接线柱 |
| 工作温度-结 | -40°C ~ 180°C |
| 标准包装 | 12 |
| 电压-DC反向(Vr)（最大值） | 120V |
| 电流-平均整流(Io) | 330A |
| 速度 | 标准恢复 >500ns，> 200mA（Io） |
