Datasheet下载- 型号： VJ1210A560KBRAT4X
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VJ1210A560KBRAT4X由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VJ1210A560KBRAT4X价格参考。VishayVJ1210A560KBRAT4X封装/规格：未分类， 暂无。您可以下载VJ1210A560KBRAT4X参考资料、Datasheet数据手册功能说明书，资料中有VJ1210A560KBRAT4X 详细功能的应用电路图电压和使用方法及教程。
Vishay Vitramon VJ1210A560KBRAT4X 是一款多层陶瓷电容器（MLCC），规格为1210封装（3.2 mm × 2.5 mm）、56 pF、±10%容差（K）、额定电压100 V（R）、X7R介质（温度特性：−55℃～+125℃，ΔC/C ≤ ±15%），采用端电极镀锡（T4X，即无铅、符合RoHS的Sn终止）。 该器件典型应用于对稳定性、可靠性及高频性能要求较高的中等功率电子系统中，包括： - 电源滤波与去耦：用于DC-DC转换器输入/输出端、LDO稳压器旁路，抑制高频噪声（如开关频率及其谐波）； - 信号耦合与隔直：在射频前端、传感器接口或模拟信号链中传递交流信号并阻断直流偏置； - EMI抑制：配合磁珠或共模电感构成π型滤波网络，满足Class B级电磁兼容要求； - 工业控制与汽车电子：适用于车载信息娱乐系统、车身控制模块（BCM）等非安全关键场景（因X7R介质不属车规AEC-Q200 Grade 1，但部分批次可满足AEC-Q200，需查具体数据手册确认）； - 通信设备：基站射频收发模块、光模块供电路径中的局部储能与高频旁路。 注意：该型号不适用于高可靠性汽车动力总成或医疗生命支持系统；设计时需考虑直流偏压效应（X7R存在容量随电压下降特性）及PCB热应力（1210尺寸需避免过度弯曲）。建议参考Vishay官方《VJ Series Datasheet》进行降额设计与热仿真验证。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP CER 56PF 1.5KV 10% NP0 1210 |
| 产品分类 | 陶瓷电容器 |
| 品牌 | Vishay Vitramon |
| 数据手册 | |

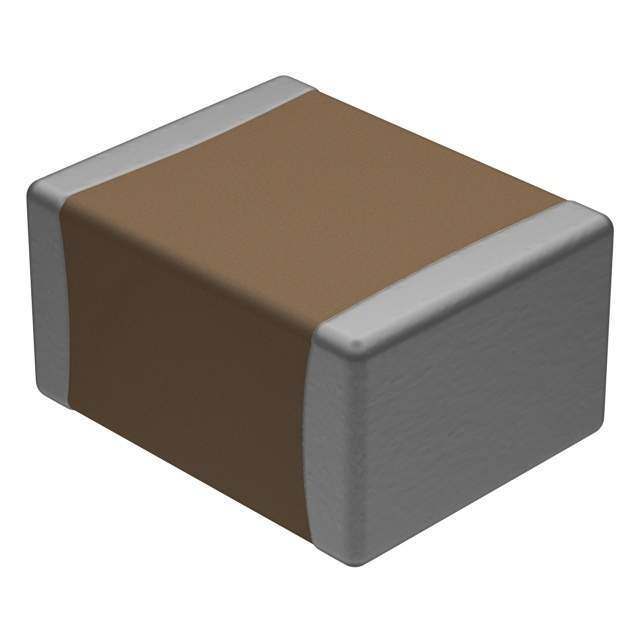

| 产品图片 |
|
| 产品型号 | VJ1210A560KBRAT4X |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | VJ |
| 包装 | 带卷 （TR） |
| 厚度（最大值） | 0.073"（1.85mm） |
| 大小/尺寸 | 0.132" 长 x 0.098" 宽（3.35mm x 2.50mm） |
| 安装类型 | 表面贴装，MLCC |
| 容差 | ±10% |
| 封装/外壳 | 1210（3225 公制） |
| 工作温度 | -55°C ~ 125°C |
| 应用 | Boardflex 敏感 |
| 引线形式 | - |
| 引线间距 | - |
| 标准包装 | 3,000 |
| 温度系数 | C0G，NP0 |
| 特性 | 软端子，高电压 |
| 电压-额定 | 1500V（1.5kV） |
| 电容 | 56pF |
| 等级 | - |
| 高度-安装（最大值） | - |
