Datasheet下载- 型号： VJ1206A240JBRAT4X
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VJ1206A240JBRAT4X由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VJ1206A240JBRAT4X价格参考。VishayVJ1206A240JBRAT4X封装/规格：未分类， 暂无。您可以下载VJ1206A240JBRAT4X参考资料、Datasheet数据手册功能说明书，资料中有VJ1206A240JBRAT4X 详细功能的应用电路图电压和使用方法及教程。
Vishay Vitramon VJ1206A240JBRAT4X 是一款多层陶瓷电容器（MLCC），封装尺寸为1206（3.2 mm × 1.6 mm），标称容量24 pF，容差±5%（J），额定电压50 V（B），采用X7R介质（温度特性：±15% -55℃~+125℃），无铅、符合RoHS，端接为纯锡（T4X），卷带包装。 该器件主要应用于对稳定性、高频特性和可靠性要求较高的中高频电路中，典型场景包括： - 射频（RF）匹配与调谐网络：如Wi-Fi、蓝牙、Zigbee等2.4 GHz频段前端电路中的阻抗匹配、滤波和耦合； - 高频去耦与旁路：为RF收发器、低噪声放大器（LNA）、压控振荡器（VCO）等提供局部高频电源去耦，抑制噪声并提升信号完整性； - 时钟与振荡电路：在晶体振荡器（XO）或TCXO外围用于负载电容微调（需结合具体电路设计校准）； - EMI滤波与瞬态抑制：配合磁珠或共模电感构成π型滤波器，抑制高频干扰； - 工业与汽车电子：因X7R介质具备较宽温域及良好老化特性，适用于车载信息娱乐系统、ADAS传感器接口等非安全关键但需可靠运行的场景。 注意：24 pF属小容量值，不适用于大电流滤波或低频储能，选型时需关注其自谐振频率（SRF）是否高于工作频点，以确保呈现容性阻抗。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP CER 24PF 1.5KV 5% NP0 1206 |
| 产品分类 | 陶瓷电容器 |
| 品牌 | Vishay Vitramon |
| 数据手册 | |

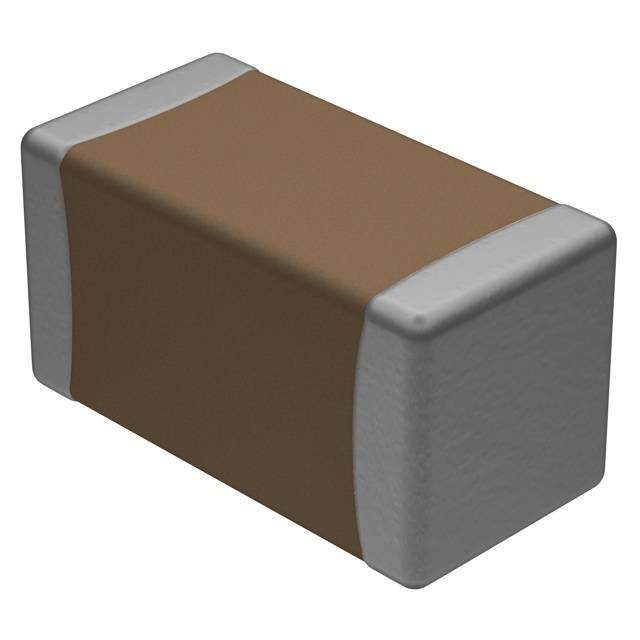

| 产品图片 |
|
| 产品型号 | VJ1206A240JBRAT4X |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | VJ |
| 包装 | 带卷 （TR） |
| 厚度（最大值） | 0.067"（1.70mm） |
| 大小/尺寸 | 0.132" 长 x 0.063" 宽（3.35mm x 1.60mm） |
| 安装类型 | 表面贴装，MLCC |
| 容差 | ±5% |
| 封装/外壳 | 1206（3216 公制） |
| 工作温度 | -55°C ~ 125°C |
| 应用 | Boardflex 敏感 |
| 引线形式 | - |
| 引线间距 | - |
| 标准包装 | 3,000 |
| 温度系数 | C0G，NP0 |
| 特性 | 软端子，高电压 |
| 电压-额定 | 1500V（1.5kV） |
| 电容 | 24pF |
| 等级 | - |
| 高度-安装（最大值） | - |
