Datasheet下载- 型号： VI20150S-E3/4W
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VI20150S-E3/4W由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VI20150S-E3/4W价格参考。VishayVI20150S-E3/4W封装/规格：未分类， 暂无。您可以下载VI20150S-E3/4W参考资料、Datasheet数据手册功能说明书，资料中有VI20150S-E3/4W 详细功能的应用电路图电压和使用方法及教程。
VI20150S-E3/4W 是 Vishay Semiconductor Diodes Division 推出的一款高性能肖特基势垒整流二极管，采用 TO-220AC 封装，额定参数为 150 V 反向电压（VRRM）、20 A 平均正向整流电流（IF(AV)），低正向压降（典型值约 0.82 V @ 20 A），具备快速开关特性与低反向恢复损耗。 其主要应用场景包括： 1. 开关电源（SMPS）次级整流：广泛用于通信设备、服务器电源、工业电源等中高功率AC-DC转换器中，替代快恢复二极管以提升效率； 2. DC-DC变换器输出整流：适用于大电流、中低压（如12 V–48 V输入系统）的同步整流辅助或非同步整流方案，尤其在空间受限但需高效率的场合； 3. 光伏逆变器与储能系统：用于MPPT电路或电池充放电回路中的防反接与整流保护； 4. LED驱动电源：在高可靠性LED路灯及工业照明电源中实现高效、低温升整流； 5. 工业电机驱动与UPS系统：作为续流/箝位二极管或辅助整流元件，利用其低VF和高浪涌能力（IFSM达150 A）应对瞬态负载冲击。 该器件通过AEC-Q101认证（部分批次），亦适用于严苛工业环境；其TO-220AC封装支持通孔安装与良好散热，适合自然冷却或搭配小型散热器使用。注意设计时需合理布局PCB铜箔面积并确保热管理，以发挥其高可靠性优势。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 150V 20A TO262AA |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

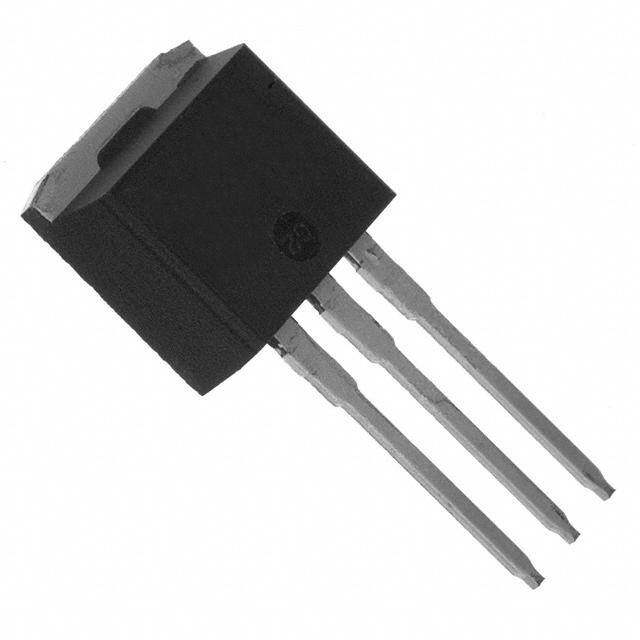

| 产品图片 | |
| 产品型号 | VI20150S-E3/4W |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | TMBS® |
| 不同If时的电压-正向(Vf) | 1.43V @ 20A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 250µA @ 150V |
| 二极管类型 | 肖特基 |
| 供应商器件封装 | TO-262AA |
| 包装 | 管件 |
| 反向恢复时间(trr) | - |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-262-3，长引线，I²Pak，TO-262AA |
| 工作温度-结 | -55°C ~ 150°C |
| 标准包装 | 50 |
| 电压-DC反向(Vr)（最大值） | 150V |
| 电流-平均整流(Io) | 20A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
