Datasheet下载- 型号： TNY376PN
- 制造商： Power Integrations
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供TNY376PN由Power Integrations设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 TNY376PN价格参考。Power IntegrationsTNY376PN封装/规格：未分类， 暂无。您可以下载TNY376PN参考资料、Datasheet数据手册功能说明书，资料中有TNY376PN 详细功能的应用电路图电压和使用方法及教程。
TNY376PN 是 Power Integrations 推出的一款高度集成的离线式 AC-DC 转换器（PMIC），属于 TinySwitch™-III 系列，采用 DIP-8 封装。其典型应用场景包括： - 小功率适配器与充电器：适用于输出功率≤10W（典型5–8W）的墙插式电源，如手机、蓝牙耳机、智能手表等低功耗设备的原装或第三方充电器。 - 家电辅助电源：为冰箱、空调、洗衣机等白色家电中的微控制器（MCU）、显示面板、传感器及待机电路提供稳定的5V/12V辅助供电（常与主电源隔离）。 - 工业与物联网节点电源：为PLC模块、传感器变送器、智能电表、Wi-Fi/Zigbee网关等嵌入式设备提供高可靠性、低待机功耗（<50mW）的隔离型初级侧稳压电源。 - LED照明驱动：用于非调光或前沿/后沿可控硅调光兼容的LED灯泡、吸顶灯等，支持宽输入电压（85–265VAC），具备过压、过流、过热多重保护。 该芯片内置高压MOSFET（700V）、振荡器、高压启动电流源、PWM控制器及保护电路，支持反激拓扑，无需光耦即可实现±5%负载/线性调整率（通过BP/M引脚配置），显著简化设计、降低成本与PCB面积。适用于对成本敏感、空间受限且需满足能效标准（如DoE VI、CoC Tier 2）的入门级开关电源应用。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC OFFLINE SWIT OVP OTP HV 8DIP交流/直流转换器 17 W 85-265 VAC 22 W 230 VAC |
| 产品分类 | PMIC - AC-DC 转换器，离线开关集成电路 - IC |
| 品牌 | Power Integrations |
| 产品手册 | |

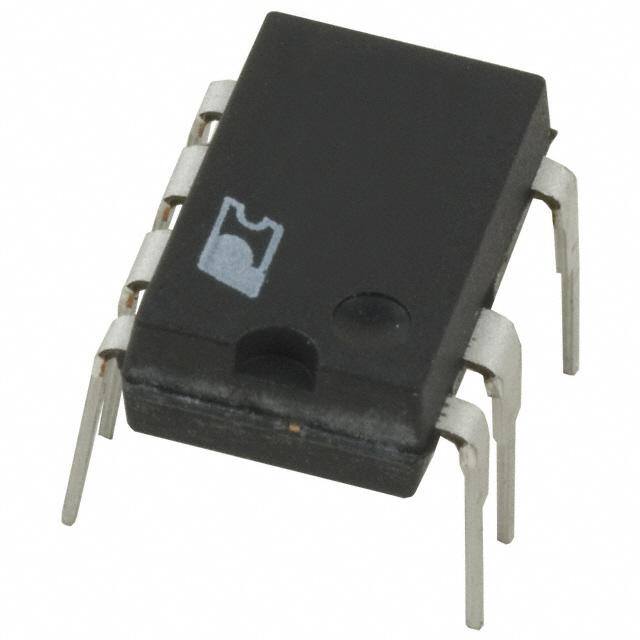

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 电源管理 IC,交流/直流转换器,Power Integrations TNY376PNTinySwitch®-PK |
| 数据手册 | |
| 产品型号 | TNY376PN |
| PCN过时产品 | |
| 产品目录页面 | |
| 产品种类 | 交流/直流转换器 |
| 供应商器件封装 | DIP-8C |
| 其它名称 | 596-1143-5 |
| 功率(W) | 22W |
| 包装 | 管件 |
| 占空比-最大 | 65 % |
| 商标 | Power Integrations |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | 8-DIP（0.300"，7.62mm），7 引线 |
| 封装/箱体 | DIP-8C |
| 工作温度 | -40°C ~ 150°C |
| 工作温度范围 | - 40 C to + 150 C |
| 工厂包装数量 | 50 |
| 开关频率 | 264 kHz |
| 标准包装 | 50 |
| 电压-击穿 | 700V |
| 电压-输入 | - |
| 电压-输出 | - |
| 电源电流 | 460 uA |
| 类型 | Off Line Switcher |
| 输入/电源电压—最大值 | 9 V |
| 输入/电源电压—最小值 | - 0.3 V |
| 输出功率 | 22 W |
| 输出电压 | 700 V |
| 输出电流 | 800 mA |
| 输出隔离 | 隔离 |
| 配用 | /product-detail/zh/RDK-115/596-1145-ND/1595476 |
| 频率范围 | 132kHz ~ 280kHz |
