Datasheet下载- 型号： SN74HC10QPWRG4Q1
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SN74HC10QPWRG4Q1由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SN74HC10QPWRG4Q1价格参考。Texas InstrumentsSN74HC10QPWRG4Q1封装/规格：未分类， 暂无。您可以下载SN74HC10QPWRG4Q1参考资料、Datasheet数据手册功能说明书，资料中有SN74HC10QPWRG4Q1 详细功能的应用电路图电压和使用方法及教程。
SN74HC10QPWRG4Q1 是德州仪器（Texas Instruments）推出的汽车级三输入NAND门逻辑器件（符合AEC-Q100标准），属于“逻辑 - 栅极和逆变器”类别。其典型应用场景聚焦于汽车电子系统中需高可靠性、宽温度范围（–40°C 至 +125°C）及抗干扰能力的数字控制与信号处理环节，例如： - 车身控制模块（BCM）：用于车灯逻辑控制（如近光/远光互锁）、车门锁状态判定、雨刮启停条件判断等，通过NAND门实现多条件组合逻辑（如“钥匙在位 AND 车门开启 AND 点火关闭 → 自动落锁”）； - 高级驾驶辅助系统（ADAS）前端信号调理：配合传感器（如超声波雷达）进行原始信号预处理，实现使能控制、故障检测逻辑或数据有效窗口判定； - 仪表盘与信息娱乐系统接口逻辑：协调MCU与外围器件（如LED驱动器、按键扫描电路）间的握手信号、片选译码或状态同步； - 电源管理与唤醒控制：构建低功耗唤醒逻辑链，例如“CAN总线活动 OR 物理按键触发 → NAND输出有效 → 唤醒主控”。 该器件采用TSSOP-14封装（PWR），具备CMOS工艺的低功耗、高噪声容限特性，且G4Q1后缀表明其为符合汽车电子标准的增强型版本（含PPAP支持、严格生产管控与长期供货保障），不适用于消费类或工业通用场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC GATE NAND 3CH 3-INP 14-TSSOP |
| 产品分类 | 逻辑 - 栅极和逆变器 |
| 品牌 | Texas Instruments |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | SN74HC10QPWRG4Q1 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74HC |
| 不同V、最大CL时的最大传播延迟 | 16ns @ 6V，50pF |
| 产品目录页面 | |
| 供应商器件封装 | 14-TSSOP |
| 其它名称 | 296-23852-1 |
| 包装 | 剪切带 （CT） |
| 安装类型 | 表面贴装 |

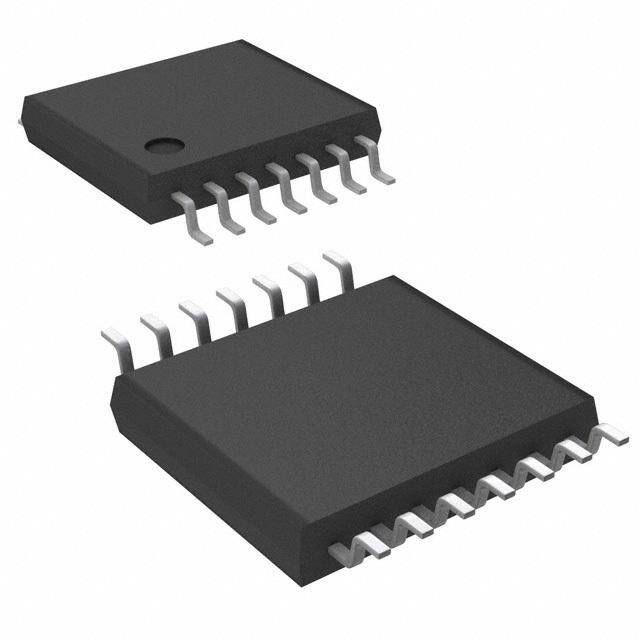

| 封装/外壳 | 14-TSSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 1 |
| 特性 | - |
| 电压-电源 | 2 V ~ 6 V |
| 电流-输出高，低 | 5.2mA，5.2mA |
| 电流-静态（最大值） | 2µA |
| 电路数 | 3 |
| 输入数 | 3 |
| 逻辑电平-低 | 0.5 V ~ 1.8 V |
| 逻辑电平-高 | 1.5 V ~ 4.2 V |
| 逻辑类型 | 与非门 |
