Datasheet下载- 型号： SJ-3506-SMT-TR
- 制造商： CUI/STACK INCORPORATED
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SJ-3506-SMT-TR由CUI/STACK INCORPORATED设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SJ-3506-SMT-TR价格参考。CUI/STACK INCORPORATEDSJ-3506-SMT-TR封装/规格：未分类， 暂无。您可以下载SJ-3506-SMT-TR参考资料、Datasheet数据手册功能说明书，资料中有SJ-3506-SMT-TR 详细功能的应用电路图电压和使用方法及教程。

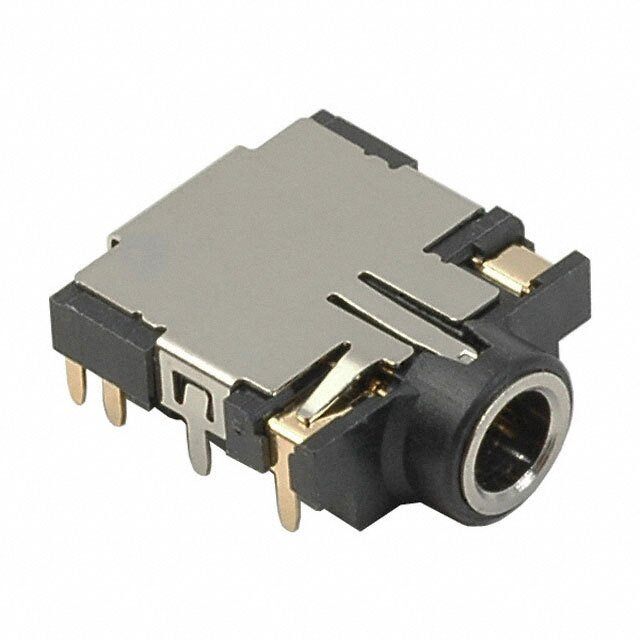

CUI Inc. 的 SJ-3506-SMT-TR 是一款表面贴装（SMT）型音频插孔套管（Jack Sleeve），属于 3.5mm 立体声（TRS）开关式音频连接器。其主要应用场景包括： - 便携式消费电子设备：如蓝牙耳机、TWS 充电盒、智能音箱、便携式音乐播放器等，用于实现耳机插拔检测（通过内置机械开关自动切换扬声器/耳机通路）； - 通信与音视频终端：IP 电话、会议终端、USB-C 多功能扩展坞中的音频接口模块，支持热插拔识别与电源管理； - 工业人机界面（HMI）及医疗设备：需紧凑尺寸与高可靠性的手持终端、听诊器接口、便携式监护仪等，利用其 SMT 封装节省 PCB 空间并提升自动化装配效率； - 嵌入式系统与 IoT 设备：如智能家居中控面板、语音交互模块，配合主控 MCU 实现插孔状态监测（常开/常闭开关信号），触发静音、路由切换或低功耗唤醒等功能。 该型号采用无铅、符合 RoHS 的 SMT 封装，带焊接端子和内置开关触点，适用于回流焊工艺，具备良好耐插拔寿命（典型值 ≥5,000 次）和稳定接触性能，适用于对空间、可靠性及量产性有较高要求的中高端小型化电子产品。
| 参数 | 数值 |
| 3D型号 | http://www.cui.com/Product/Resource/DigiKey3DModel/SJ-3506-SMT |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN JACK 3.5MM R/A STEREO SMD |
| 产品分类 | 套管 - 音频连接器 |
| 品牌 | CUI Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | SJ-3506-SMT-TR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | http://www.cui.com/product/resource/digikeyrohs/sj-3506-smt |
| 产品系列 | - |
| 信号线 | 立体声 |
| 公母 | 母头 |
| 其它名称 | CP-3506SJDKR |
| 内部开关 | 2 个开关 |
| 包装 | Digi-Reel® |
| 外壳材料 | 塑料 |
| 外壳颜色 | 黑 |
| 安装类型 | 板开口，表面安装， 直角 |
| 屏蔽 | 屏蔽 |
| 工作温度 | -25°C ~ 85°C |
| 插头/配接插头直径 | 3.50mm（0.141"，1/8"，迷你型插头）- 耳机 |
| 标准包装 | 1 |
| 特性 | - |
| 特色产品 | http://www.digikey.com/product-highlights/cn/zh/cui-surface-mount-audio-connectors/3945 |
| 电压-额定 | 12VDC |
| 端接 | 焊接 |
| 触头材料 | 黄铜 |
| 触头材料-镀层 | 镍 |
| 连接器类型 | 电话插孔 |
| 针脚/触头数 | 3 导线，6 触点 |
| 颜色-触头 | 银 |
| 额定电流 | 1A |
