Datasheet下载- 型号： SJ-2533-SMT-1
- 制造商： CUI/STACK INCORPORATED
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SJ-2533-SMT-1由CUI/STACK INCORPORATED设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SJ-2533-SMT-1价格参考。CUI/STACK INCORPORATEDSJ-2533-SMT-1封装/规格：未分类， 暂无。您可以下载SJ-2533-SMT-1参考资料、Datasheet数据手册功能说明书，资料中有SJ-2533-SMT-1 详细功能的应用电路图电压和使用方法及教程。
CUI Inc. 的 SJ-2533-SMT-1 是一款表面贴装（SMT）型音频插孔套管（Jack Sleeve），属于 3.5 mm 立体声（TRRS 或 TRS）开关式插座，常用于便携式电子设备的音频接口。其典型应用场景包括：智能手机、平板电脑、笔记本电脑及耳机/耳麦接口中，实现音频输入/输出与检测插入状态（如自动切换扬声器/耳机、挂断通话等）；在蓝牙耳机充电盒、智能音箱、语音助手设备中，用于检测有线耳机接入并触发相应功能切换；工业手持终端、医疗便携设备（如听诊器适配器、远程监测仪）中提供可靠、小型化的音频连接与插拔感应；以及消费类音频配件（如USB-C转3.5mm适配器、游戏手柄音频模块）中作为核心SMT接口元件。该型号具备自锁开关触点、紧凑SMT封装（节省PCB空间）、良好插拔寿命（≥5000次）及符合RoHS标准，适用于高密度、自动化贴片生产的现代电子产品。注意：SJ-2533-SMT-1 为无焊脚套管组件，需配合对应PCB焊盘设计使用，不包含插针或线缆，属纯机械电气接口部件。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN AUDIO 3PIN 2.5MM STEREO SMT |
| 产品分类 | 套管 - 音频连接器 |
| 品牌 | CUI Inc |
| 数据手册 | |

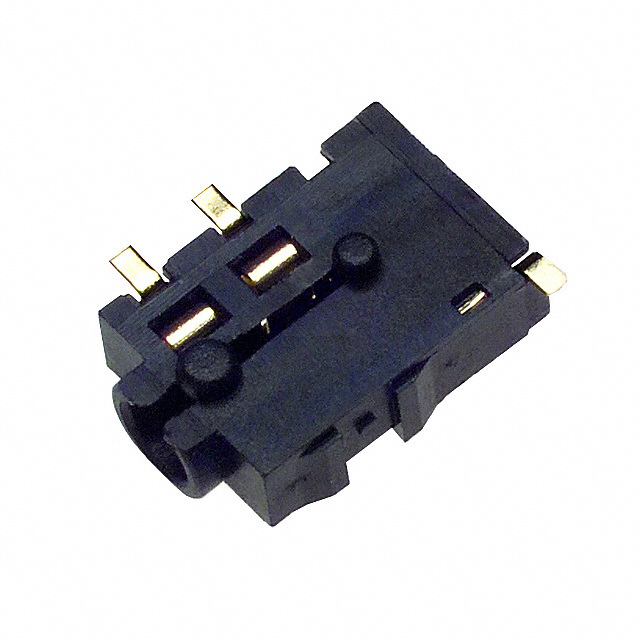

| 产品图片 |
|
| 产品型号 | SJ-2533-SMT-1 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 信号线 | 立体声 |
| 公母 | 母头 |
| 其它名称 | CP-2533SJ |
| 内部开关 | 不包括开关 |
| 包装 | - |
| 外壳材料 | 塑料 |
| 外壳颜色 | 黑 |
| 安装类型 | 表面贴装，直角 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -25°C ~ 85°C |
| 插头/配接插头直径 | 2.50mm（0.094"，3/32"，超微型，微型）- 耳机 |
| 标准包装 | 1,000 |
| 特性 | - |
| 特色产品 | http://www.digikey.com/product-highlights/cn/zh/cui-surface-mount-audio-connectors/3945 |
| 电压-额定 | 12VDC |
| 端接 | 焊接 |
| 触头材料 | 铜合金 |
| 触头材料-镀层 | 金 |
| 连接器类型 | 电话插孔 |
| 针脚/触头数 | 3 导线，3 触点 |
| 颜色-触头 | 黑 |
| 额定电流 | 1A |
