Datasheet下载- 型号： SHHD005A0F41Z
- 制造商： Lineage Power
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SHHD005A0F41Z由Lineage Power设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SHHD005A0F41Z价格参考。Lineage PowerSHHD005A0F41Z封装/规格：未分类， 暂无。您可以下载SHHD005A0F41Z参考资料、Datasheet数据手册功能说明书，资料中有SHHD005A0F41Z 详细功能的应用电路图电压和使用方法及教程。
ABB Embedded Power 的 SHHD005A0F41Z 是一款直流转换器，属于高效、高可靠性的电源模块产品。该型号输入电压范围为9-36V DC，输出为5V/0.5A，采用隔离设计，具备过压、过流及短路保护功能，适用于对电源稳定性与安全性要求较高的工业环境。 其典型应用场景包括：工业自动化控制系统中的传感器、PLC（可编程逻辑控制器）供电；嵌入式设备和通信设备的板级电源转换；轨道交通、能源监控等领域的分布式供电系统；以及需要宽输入电压适应能力的移动或车载电子设备。由于其紧凑的DIP封装设计和高抗干扰能力，SHHD005A0F41Z特别适合空间受限且电磁环境复杂的场合。 此外，该模块符合国际安全标准，支持宽温工作（-40°C 至 +105°C），可在恶劣工业环境中稳定运行，广泛用于智能配电、工业物联网（IIoT）终端和远程数据采集装置中，确保关键设备持续可靠供电。
| 参数 | 数值 |
| 产品目录 | 电源 - 板安装电源 |
| 描述 | DC/DC CONVERTER 15W 3.3V 5A隔离式DC/DC转换器 18-75Vin 3.3Vout 5A 15W Neg Logic TH |
| 产品分类 | DC DC ConvertersDC/DC转换器 |
| 品牌 | GE Critical Power |
| 产品手册 | http://apps.geindustrial.com/publibrary/checkout/Data%20Sheets%7CSHHD005A0F%7Cgeneric |

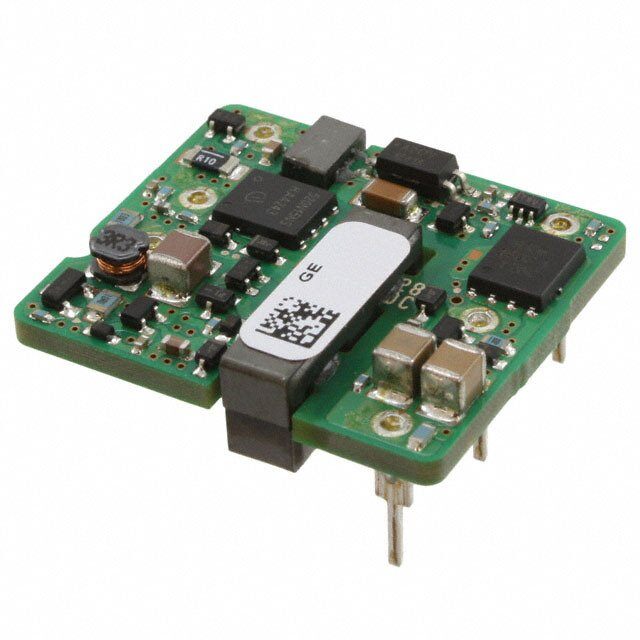

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 隔离式DC/DC转换器,GE Critical Power SHHD005A0F41ZHammerhead™ SHHD005A0F |
| 数据手册 | http://apps.geindustrial.com/publibrary/checkout/SHHD005A0F?TNR=Data%20SheetsSHHD005A0Fgeneric |
| 产品型号 | SHHD005A0F41Z |
| 产品 | Isolated |
| 产品种类 | 隔离式DC/DC转换器 |
| 其它名称 | 109172920 |
| 制造商产品页 | http://ge.transim.com/login.aspx?ReturnUrl=%2fpmd%3freferrer%3ddigikey&referrer=digikey |
| 功率(W)-制造系列 | 15W |
| 功率(W)-最大值 | 15W |
| 包装 | 托盘 |
| 单位重量 | 8 g |
| 商标 | GE Critical Power |
| 大小/尺寸 | 1.10" 长 x 0.96" 宽 x 0.34" 高（27.9mm x 24.4mm x 8.5mm） |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 宽度 | 0.96 in |
| 封装/外壳 | 6-DIP 模块 |
| 封装/箱体尺寸 | 27.9 mm x 24.4 mm x 8.5 mm |
| 尺寸 | 1.1 in x 0.96 in x 0.33 in |
| 工作温度 | -40°C ~ 85°C |
| 工作温度范围 | - 40 C to + 85 C |
| 工厂包装数量 | 75 |
| 效率 | 87.5% |
| 标准包装 | 75 |
| 特性 | 远程开/关， OCP， OTP， OVP， UVLO |
| 电压-输入（最大值） | 75V |
| 电压-输入（最小值） | 18V |
| 电压-输出1 | 3.3V |
| 电压-输出2 | - |
| 电压-输出3 | - |
| 电压-隔离 | 2.25kV（2250V） |
| 电流-输出（最大值） | 5A |
| 类型 | 隔离模块 |
| 系列 | Hammerhead |
| 绝缘电压 | 2.25 kV |
| 输入电压范围 | 18 V to 75 V |
| 输出功率 | 15 W |
| 输出数 | 1 |
| 输出电压—通道1 | 3.3 V |
| 输出电流—通道1 | 5 A |
| 输出端数量 | 1 |
| 输出类型 | Isolated DC/DC Converters |
| 长度 | 1.1 in |
| 零件号别名 | CC109172920 |
| 高度 | 0.33 in |
