Datasheet下载- 型号： SFH6186-4T
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SFH6186-4T由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SFH6186-4T价格参考￥2.54-￥6.66。VishaySFH6186-4T封装/规格：未分类， 暂无。您可以下载SFH6186-4T参考资料、Datasheet数据手册功能说明书，资料中有SFH6186-4T 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Opto Division 的 SFH6186-4T 是一款光隔离器，属于光电晶体管输出类型。它主要用于需要电气隔离的应用场景，以确保信号传输的安全性和稳定性。以下是其典型应用场景：
1. 工业自动化
- 在工业控制系统中，SFH6186-4T 可用于隔离输入和输出信号，防止噪声干扰或高电压对敏感电路的影响。例如：
- PLC（可编程逻辑控制器）的输入/输出接口。
- 传感器信号与控制单元之间的隔离。
2. 电力电子
- 该器件适用于高压环境下的信号隔离，例如：
- 开关电源中的反馈电路。
- 逆变器和电机驱动器的控制信号隔离。
3. 医疗设备
- 在医疗设备中，电气隔离是安全合规的重要要求。SFH6186-4T 可用于：
- 生命体征监测设备（如心电图仪）的信号隔离。
- 医疗仪器的电源管理模块。
4. 通信系统
- 在通信设备中，该光隔离器可用于：
- 隔离长距离信号传输中的噪声。
- RS-232、RS-485 等串行通信接口的信号隔离。
5. 汽车电子
- 汽车行业中，SFH6186-4T 可用于：
- 车载电子控制单元（ECU）的信号隔离。
- 电池管理系统（BMS）中的电压监控和保护。
6. 家用电器
- 在家用电器中，该器件可以实现：
- 微波炉、洗衣机等设备的控制电路与功率电路的隔离。
- 触摸屏或按键输入信号的隔离。
特性优势
- 高隔离电压：提供高达 5000 V 的电气隔离能力，适合高压环境。
- 快速响应时间：支持高频信号传输，适用于实时控制系统。
- 低功耗：减少热量产生，提高系统可靠性。
- 紧凑封装：节省空间，便于集成到小型化设计中。
总之，SFH6186-4T 适用于任何需要电气隔离、抗电磁干扰以及保护敏感电路的应用场景，特别是在工业、医疗、通信和汽车领域具有广泛用途。
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | OPTOISOLATOR 5.3KV TRANS 4SMD晶体管输出光电耦合器 Phototransistor Out Single CTR 160-320% |
| 产品分类 | 光隔离器 - 晶体管，光电输出集成电路 - IC |
| 品牌 | Vishay SemiconductorsVishay Semiconductor Opto Division |
| 产品手册 | http://www.vishay.com/doc?83673 |

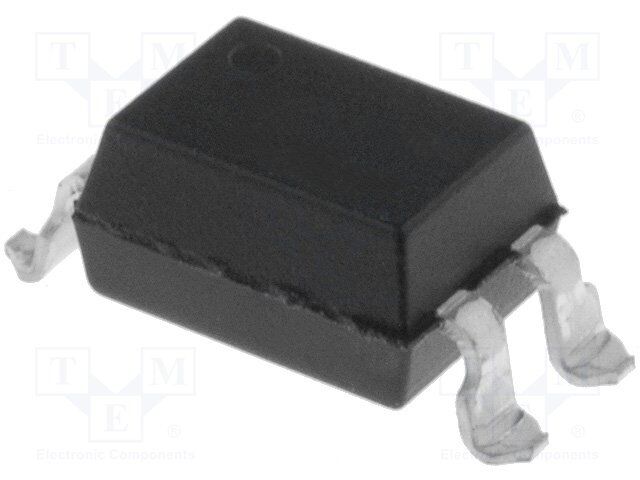

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 光耦合器/光电耦合器,晶体管输出光电耦合器,Vishay Semiconductors SFH6186-4T- |
| 数据手册 | |
| 产品型号 | SFH6186-4TSFH6186-4T |
| Vce饱和值（最大值） | 400mV |
| 上升/下降时间（典型值） | 3.5µs， 5µs |
| 产品种类 | 晶体管输出光电耦合器 |
| 供应商器件封装 | 4-SMD |
| 其它名称 | SFH6186-4TDKR |
| 包装 | Digi-Reel® |
| 商标 | Vishay Semiconductors |
| 安装类型 | 表面贴装 |
| 封装 | Reel |
| 封装/外壳 | 4-SMD，鸥翼型 |
| 封装/箱体 | PDIP-4 Gull Wing |
| 工作温度 | -55°C ~ 100°C |
| 工厂包装数量 | 1000 |
| 打开/关闭时间（典型值） | 6µs， 5.5µs |
| 最大功率耗散 | 150 mW |
| 最大反向二极管电压 | 6 V |
| 最大工作温度 | + 100 C |
| 最大正向二极管电压 | 1.5 V |
| 最大输入二极管电流 | 60 mA |
| 最大集电极/发射极电压 | 55 V |
| 最大集电极/发射极饱和电压 | 0.4 V |
| 最大集电极电流 | 100 mA |
| 最小工作温度 | - 55 C |
| 标准包装 | 1 |
| 正向电流 | 60 mA |
| 每芯片的通道数量 | 1 Channel |
| 电压-正向(Vf)（典型值） | 1.1V |
| 电压-输出（最大值） | 55V |
| 电压-隔离 | 5300Vrms |
| 电流-DC正向(If) | 60mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 320% @ 1mA |
| 电流传输比（最小值） | 160% @ 1mA |
| 电流传递比 | 320 % |
| 绝缘电压 | 5300 Vrms |
| 输入类型 | DCDC |
| 输出类型 | DC晶体管 |
| 输出设备 | NPN Phototransistor |
| 通道数 | 1 |
| 配置 | 1 Channel |
