Datasheet下载- 型号： SFH600-3
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SFH600-3由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SFH600-3价格参考￥0.95-￥0.95。VishaySFH600-3封装/规格：未分类， 暂无。您可以下载SFH600-3参考资料、Datasheet数据手册功能说明书，资料中有SFH600-3 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Opto Division的SFH600-3是一种光隔离器，属于光电晶体管输出类型。该器件主要应用于需要电气隔离和信号传输的场景，以下是一些典型的应用领域： 1. 工业控制：在工业自动化系统中，SFH600-3可用于实现输入/输出信号的光电隔离，防止干扰信号对控制系统的影响。例如，在PLC（可编程逻辑控制器）中，用于隔离现场设备与控制单元之间的信号。 2. 电机驱动与电源管理：在电机驱动电路中，该器件可以将控制信号与功率级电路隔离，确保低电压控制信号的安全性。此外，在开关电源或DC-DC转换器中，它可用于反馈信号的隔离。 3. 医疗设备：在医疗电子领域，如心电图仪、监护仪等设备中，SFH600-3能够提供患者与设备之间的电气隔离，确保使用者的安全，并减少电磁干扰。 4. 通信设备：在数据通信和网络接口中，该光隔离器可用于隔离不同地电位的设备，避免因地电位差引起的损坏或噪声干扰。 5. 家用电器：在智能家电中，例如洗衣机、空调等，SFH600-3可用于隔离微控制器与功率模块之间的信号，提高系统的稳定性和安全性。 6. 汽车电子：在汽车电子系统中，该器件可用于隔离传感器信号与主控单元之间的连接，保护敏感电路免受高电压或瞬态电流的影响。 7. 测试与测量仪器：在精密测量仪器中，SFH600-3可用于隔离输入信号与内部电路，确保测量结果的准确性和可靠性。 总之，SFH600-3凭借其高隔离电压、快速响应时间和低功耗特性，适用于各种需要电气隔离和可靠信号传输的应用场合。
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | OPTOISO 5.3KV TRANS W/BASE 6DIP晶体管输出光电耦合器 Phototransistor Out Single CTR 160-320% |
| 产品分类 | 光隔离器 - 晶体管，光电输出集成电路 - IC |
| 品牌 | Vishay Semiconductor Opto DivisionVishay Semiconductors |
| 产品手册 | http://www.vishay.com/doc?83662 |

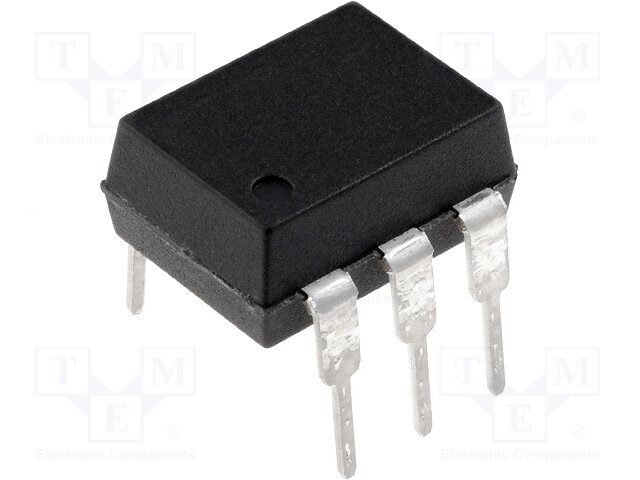

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 光耦合器/光电耦合器,晶体管输出光电耦合器,Vishay Semiconductors SFH600-3- |
| 数据手册 | |
| 产品型号 | SFH600-3SFH600-3 |
| Vce饱和值（最大值） | 400mV |
| 上升/下降时间（典型值） | 4µs， 14µs |
| 产品种类 | 晶体管输出光电耦合器 |
| 供应商器件封装 | 6-DIP |
| 包装 | 管件 |
| 商标 | Vishay Semiconductors |
| 安装类型 | 通孔 |
| 封装 | Tube |
| 封装/外壳 | 6-DIP（0.300"，7.62mm） |
| 封装/箱体 | PDIP-6 |
| 工作温度 | -55°C ~ 100°C |
| 工厂包装数量 | 2000 |
| 打开/关闭时间（典型值） | 5.8µs， 24µs |
| 最大功率耗散 | 150 mW |
| 最大反向二极管电压 | 6 V |
| 最大工作温度 | + 100 C |
| 最大正向二极管电压 | 1.65 V |
| 最大输入二极管电流 | 60 mA |
| 最大集电极/发射极电压 | 70 V |
| 最大集电极/发射极饱和电压 | 0.4 V |
| 最大集电极电流 | 100 mA |
| 最小工作温度 | - 55 C |
| 标准包装 | 2,000 |
| 每芯片的通道数量 | 1 Channel |
| 电压-正向(Vf)（典型值） | 1.25V |
| 电压-输出（最大值） | 70V |
| 电压-隔离 | 5300Vrms |
| 电流-DC正向(If) | 60mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 320% @ 10mA |
| 电流传输比（最小值） | 160% @ 10mA |
| 电流传递比 | 320 % |
| 绝缘电压 | 5300 Vrms |
| 输入类型 | DCDC |
| 输出类型 | DC有基极的晶体管 |
| 输出设备 | NPN Phototransistor |
| 通道数 | 1 |
| 配置 | 1 Channel |
