Datasheet下载- 型号： SD12H0B
- 制造商： C&K Components
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SD12H0B由C&K Components设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SD12H0B价格参考。C&K ComponentsSD12H0B封装/规格：未分类， 暂无。您可以下载SD12H0B参考资料、Datasheet数据手册功能说明书，资料中有SD12H0B 详细功能的应用电路图电压和使用方法及教程。

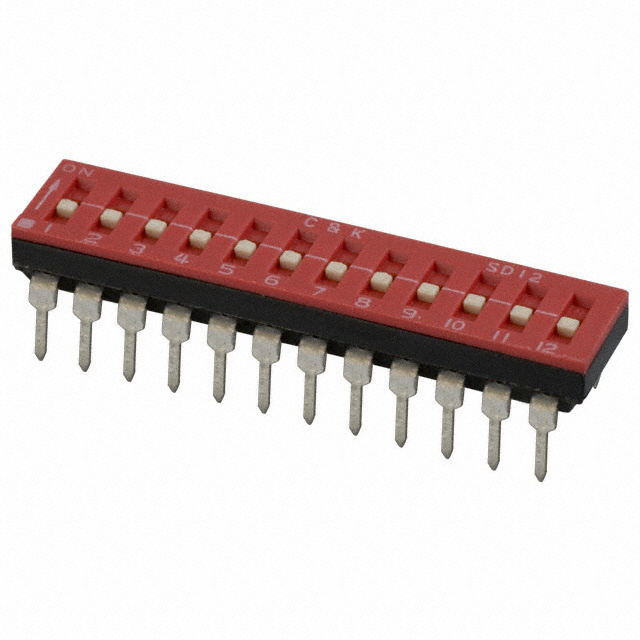

C&K Components 的 SD12H0B 是一款12位直插式（DIP）拨码开关，采用单刀单掷（SPST）、顶部拨动、直角引脚设计，适用于PCB通孔安装。其典型应用场景包括： - 工业控制与自动化设备：用于设置PLC模块、传感器或驱动器的地址码、通信协议参数（如Modbus从站ID）、运行模式（本地/远程、启停逻辑）等。 - 通信与网络设备：在嵌入式网关、串口服务器、RS-485中继器中，配置波特率、数据位、校验方式或设备节点编号。 - 测试仪器与测量设备：作为硬件配置开关，设定量程选择、校准偏移值、触发阈值或功能使能位（如启用/禁用某路输入）。 - 安防与楼宇系统：用于门禁控制器、报警主机的ID编码、防区编号设定或跳线配置，确保多设备间地址不冲突。 - 消费电子与音视频设备：在专业音频处理器、矩阵切换器中配置ID、通道映射或固件工作模式（如兼容不同协议版本）。 该型号具备高可靠性（≥10,000次机械寿命）、良好抗干扰性及宽温工作范围（-40°C ~ +85°C），适合对稳定性要求较高的嵌入式系统。需注意其为手动设置型开关，适用于不频繁更改但需断电即生效的静态配置场景，不可替代动态可编程配置方案。
| 参数 | 数值 |
| 3D型号 | http://media.digikey.com/pdf/3D%20Models/C&K/sd12h0b_092311.zip点击此处下载产品Datasheet |
| 产品目录 | 开关机电产品 |
| 描述 | SWITCH DIP FLUSH TAPE SEAL 12POSDIP 开关/ SIP 开关 Switch Dip Flush Tape Seal 12Pos |
| 产品分类 | DIP 开关开关 |
| 品牌 | C&K Components |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | DIP 开关/ SIP 开关,C&K Components SD12H0BSD |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | http://www.ck-components.com/index.php?module=media&action=Display&cmpref=13310&lang=en&width=&height=&format=&alt= |
| 产品型号 | SD12H0B |
| 不同电压时的触头额定电流 | 0.1A @ 25VDC |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | DIP 开关/ SIP 开关 |
| 位置数量 | 12 |
| 其它名称 | *SD12H0B |
| 可水洗 | 是 |
| 商标 | C&K Components |
| 安装类型 | 通孔 |
| 工作温度范围 | - 40 C to + 85 C |
| 工厂包装数量 | 15 |
| 开关类型 | DIP |
| 执行器 | Flush |
| 朝向 | 顶部触动 |
| 标准包装 | 15 |
| 电流额定值 | 100 mA |
| 电路 | 单刀单掷 |
| 端子节距 | 2.54 mm |
| 端接类型 | PCB |
| 系列 | SD |
| 致动器水平 | 凹槽式 |
| 致动器类型 | 标准 |
| 触点形式 | SPST |
| 触点额定值 | 100 mA |
| 针脚数 | 12 |
