SCX114-320产品简介：
ICGOO电子元器件商城为您提供SCX114-320由SIGNAL TRANSFORMER设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供SCX114-320价格参考以及SIGNAL TRANSFORMERSCX114-320封装/规格参数等产品信息。 你可以下载SCX114-320参考资料、Datasheet数据手册功能说明书， 资料中有SCX114-320详细功能的应用电路图电压和使用方法及教程。
Signal Transformer品牌的SCX114-320是一款表面贴装（SMT）型共模扼流圈阵列，属于信号转换器类中的EMI滤波元件，而非有源信号转换器件。其典型应用场景包括： 在高速数字通信接口中（如USB 2.0、LVDS、RS-485、CAN总线等），用于抑制共模噪声，提升信号完整性与抗干扰能力；广泛应用于工业控制板、车载电子（如ADAS模块）、网络设备（交换机/路由器端口）、医疗仪器及消费类电子主板中，对多路差分信号线（如4通道）提供集成化共模滤波。 该器件内部集成4组独立扼流圈（4×），每路电感值为320nH（±20%），额定电流150mA，直流电阻低（典型值0.9Ω），适用于25–200MHz频段的共模噪声抑制。其小型化QFN封装（5.0×4.0×1.1mm）支持高密度PCB布局，满足RoHS及AEC-Q200（部分批次）可靠性要求，适用于需通过EMC认证（如CISPR 22/32、IEC 61000-4-4）的严苛环境。 简言之，SCX114-320主要用于多通道高速差分信号线路的共模EMI滤波，保障系统电磁兼容性与信号传输稳定性。
| 参数 | 数值 |
| 产品目录 | |
| DC电阻(DCR) | 125.5 毫欧最大 |
| 描述 | INDUCT ARRAY 2 COIL 32UH SMD |
| 产品分类 | |
| 品牌 | Signal Transformer |
| 数据手册 | |

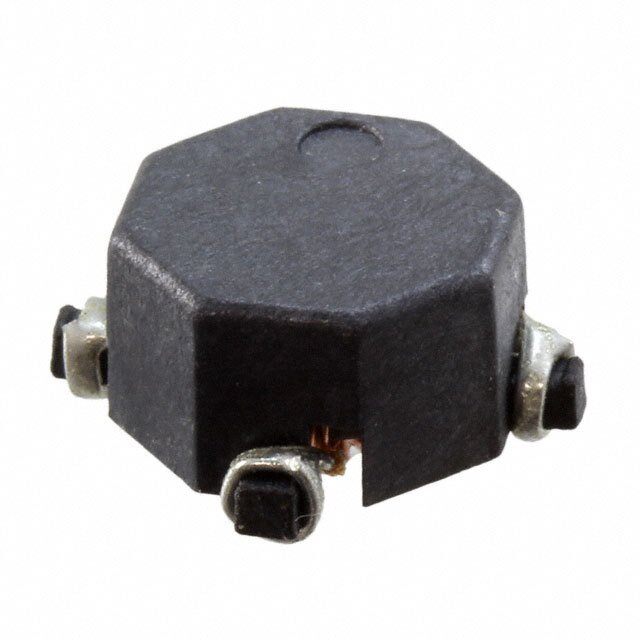

| 产品图片 |
|
| 产品型号 | SCX114-320 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | SCX114 |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=30376 |
| 其它名称 | 595-1610-1 |
| 包装 | 剪切带 （CT） |
| 大小/尺寸 | 0.461" 长 x 0.461" 宽（11.70mm x 11.70mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 标准包装 | 1 |
| 电感-串联连接 | 129.32µH |
| 电感-并联连接 | 32µH |
| 电流 | 800mA |
| 线圈数 | 2 |
| 高度 | 0.217"（5.50mm） |
- 商务部:美国ITC正式对集成电路等产品启动337调查
- 曝三星4nm工艺存在良率问题 高通将骁龙8 Gen1或转产台积电
- 太阳诱电将投资9.5亿元在常州建新厂生产MLCC 预计2023年完工
- 英特尔发布欧洲新工厂建设计划 深化IDM 2.0 战略
- 台积电先进制程称霸业界 有大客户加持明年业绩稳了
- 达到5530亿美元！SIA预计今年全球半导体销售额将创下新高
- 英特尔拟将自动驾驶子公司Mobileye上市 估值或超500亿美元
- 三星加码芯片和SET，合并消费电子和移动部门，撤换高东真等 CEO
- 三星电子宣布重大人事变动 还合并消费电子和移动部门
- 海关总署：前11个月进口集成电路产品价值2.52万亿元 增长14.8%
PDF Datasheet 数据手册内容提取
SCX114 SMD POWER INDUCTORS ● Features 1. Excellent Power Density. 2. Engineered to Provide High Efficiency through Toroidal Design. 3. Low EMI Radiation. 4. Available in a wide Current Range of 0.16 to 5.5ADC. ELECTRICAL CHARACTERISTICS PARALLEL SERIES Part Number Open Circuit Full Load Full Load DC Resistance Open Circuit Full Load Full Load DC Resistance Inductance Inductance Current Adc ohms max. Inductance Inductance Current Adc ohms max. uH+/-20% uH min uH+/-20% uH min SCX114-R47 0.47 0.31 5.50 0.009 1.67 1.25 2.75 0.040 SCX114-R68 0.68 0.43 5.10 0.011 2.40 1.74 2.55 0.045 SCX114-1R2 1.2 0.73 4.50 0.014 4.28 2.92 2.55 0.056 SCX114-2R2 2.2 1.36 3.40 0.018 8.08 5.44 1.70 0.070 SCX114-4R7 4.7 3.37 2.00 0.041 18.8 13.47 1.00 0.161 SCX114-8R0 8.0 5.31 1.80 0.052 32.33 21.23 0.90 0.208 SCX114-9R6 9.6 6.23 1.70 0.057 38.48 24.94 0.85 0.227 SCX114-150 15 9.62 1.40 0.087 60.12 38.47 0.70 0.348 SCX114-200 20 14.12 1.00 0.159 81.83 56.47 0.50 0.634 SCX114-250 25 17.07 0.96 0.177 101.60 68.29 0.48 0.708 SCX114-320 32 22.27 0.80 0.251 129.32 89.06 0.40 1.001 SCX114-500 50 33.57 0.70 0.316 202.07 134.27 0.35 1.263 SCX114-680 68 43.65 0.66 0.373 273.61 174.61 0.33 1.490 SCX114-101 100 63.64 0.54 0.557 396.06 254.55 0.27 2.227 SCX114-151 150 96.64 0.44 0.844 602.87 386.56 0.22 3.376 SCX114-201 200 130.79 0.36 1.208 793.65 523.16 0.18 4.831 SCX114-301 300 190.05 0.32 1.525 1199.46 760.19 0.16 6.100 NOTES: (1). Parameters to be tested at 100KHZ, 0.25V ,0VDC and 25℃ Parallel: (1,4-3,2) Series:(1-3) with (2-4) tied. (2). The DC current that results in a 40℃ temperature rise. Overall unit temperature should not exceed 85℃ (ambient + temperature rise). (3). Hi-pot winding to winding: 300Vdc min. (4). Turns Ratio:(1-2) : (4-3) 1:1 Click here for QUANTITY PER REEL & PACKING INFORMATION Custom versions available upon request. ©2011 Signal Transformer –Specification subject to change without notice. 07.11 500 Bayview Avenue, Inwood, NY 11096 Toll Free 866-239-5777 • Tel 516-239-5777 • Fax 516-239-7208 www.signaltransformer.com Sales@signaltransformer.com • techhelp@signaltransformer.com 178
