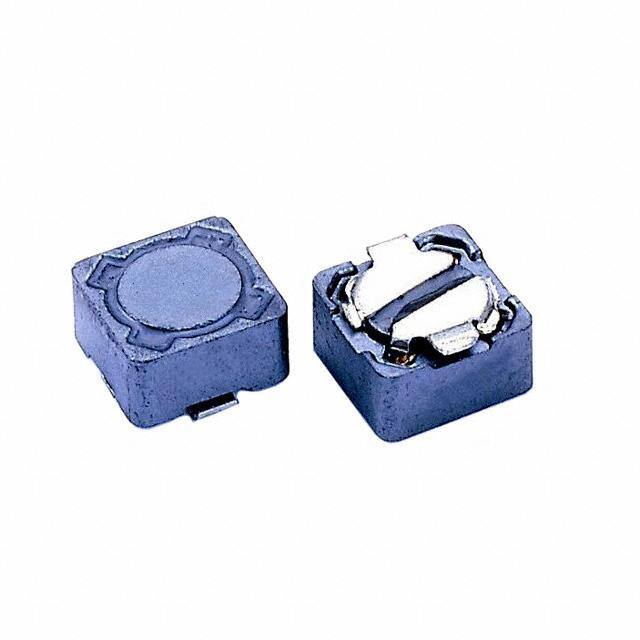

图片仅供参考
详细数据请看参考数据手册
- 型号： SCRH74-221
- 制造商： SIGNAL TRANSFORMER
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SCRH74-221由SIGNAL TRANSFORMER设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SCRH74-221价格参考。SIGNAL TRANSFORMERSCRH74-221封装/规格：未分类， 暂无。您可以下载SCRH74-221参考资料、Datasheet数据手册功能说明书，资料中有SCRH74-221 详细功能的应用电路图电压和使用方法及教程。
Signal Transformer品牌的SCRH74-221是一款固定电感器（屏蔽型功率电感），电感值为220 µH（221代码表示22×10¹ = 220 µH），额定电流典型值约1.1 A，直流电阻低，采用SRP/SHR系列常见的复合磁屏蔽结构，具备高饱和电流与低EMI特性。 其典型应用场景包括： - DC-DC降压转换器（Buck Converter）的输出滤波电感：常用于工业电源、通信设备及嵌入式系统中，配合控制器（如TI TPS543x、ON Semi NCP302等）构成高效稳压模块，平滑输出电流、抑制纹波。 - POL（Point-of-Load）电源设计：适用于FPGA、ASIC、DSP等数字负载的局部供电，提供稳定、低噪声的中间电压（如5V→1.2V/3.3V）。 - LED驱动电源：在恒流型驱动电路中作为储能与滤波元件，提升效率与光效稳定性。 - 工业自动化设备与网络设备电源：如交换机、路由器、PLC电源模块，满足宽温（–40°C ~ +125°C）、抗振动及EMC严苛要求。 该器件符合RoHS，AEC-Q200非车载但工业级可靠性标准，不适用于汽车前装，但广泛用于对可靠性、温升和EMI敏感的中高功率（≤15W）离线或板载电源场景。
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 1.17 欧姆最大 |
| 描述 | INDUCTOR SMD 220UH 0.36A 1KHZ |
| 产品分类 | 固定值电感器 |
| 品牌 | Signal Transformer |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | SCRH74-221 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | SCRH74 |
| 不同频率时的Q值 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25816 |
| 供应商器件封装 | - |
| 其它名称 | 595-1511-2 |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.307" 长 x 0.307" 宽（7.80mm x 7.80mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 1,000 |
| 特色产品 | http://www.digikey.com/product-highlights/cn/zh/signal-transformer-smd-power-inductors/1232http://www.digikey.cn/product-highlights/zh/scrh74-series-smt-shielded-power-inductors/50341 |
| 电感 | 220µH |
| 电流-饱和值 | 360mA |
| 类型 | - |
| 频率-测试 | 1kHz |
| 频率-自谐振 | - |
| 额定电流 | 360mA |
| 高度-安装（最大值） | 0.177"（4.50mm） |
