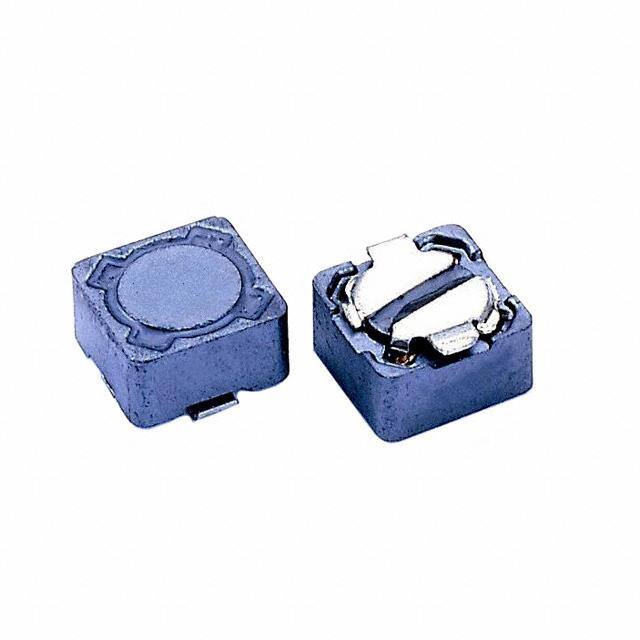

图片仅供参考
详细数据请看参考数据手册
- 型号： SCRH74-150
- 制造商： SIGNAL TRANSFORMER
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
SCRH74-150产品简介：
ICGOO电子元器件商城为您提供SCRH74-150由SIGNAL TRANSFORMER设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供SCRH74-150价格参考以及SIGNAL TRANSFORMERSCRH74-150封装/规格参数等产品信息。 你可以下载SCRH74-150参考资料、Datasheet数据手册功能说明书， 资料中有SCRH74-150详细功能的应用电路图电压和使用方法及教程。
Signal Transformer品牌的SCRH74-150是一款屏蔽型、高电流、铁氧体磁芯的固定功率电感器（属SRCH系列），电感值为15µH（±20%），额定电流高达9.5A（直流饱和电流约13A），具有低DCR（典型值8.5mΩ）和优异的抗EMI性能。 其主要应用场景包括： 1. DC-DC电源转换：广泛用于工业及通信设备中的降压（Buck）或同步整流电路，为FPGA、ASIC、CPU核心供电模块（VRM/VRD）提供高效滤波与储能； 2. 大电流POL（Point-of-Load）电源：适用于服务器主板、基站电源、网络交换机等对功率密度和热稳定性要求高的场景； 3. EMI抑制与纹波抑制：凭借屏蔽结构和宽频特性（自谐振频率约20MHz），有效抑制开关噪声，满足CISPR 22/32等电磁兼容要求； 4. 可再生能源系统：如光伏逆变器、储能系统中的DC链路滤波环节。 该器件工作温度范围为–40°C至+125°C（含温升），符合RoHS，适合自动化贴片（SMT）生产。需注意在PCB布局中预留足够散热铜箔，并避免邻近敏感信号线以发挥其屏蔽优势。
| 参数 | 数值 |
| 产品目录 | |
| DC电阻(DCR) | 81 毫欧最大 |
| 描述 | INDUCTOR SMD 15UH 1.47A 1KHZ |
| 产品分类 | |
| 品牌 | Signal Transformer |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | SCRH74-150 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | SCRH74 |
| 不同频率时的Q值 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25816 |
| 供应商器件封装 | - |
| 其它名称 | 595-1505-1 |
| 包装 | 剪切带 （CT） |
| 大小/尺寸 | 0.307" 长 x 0.307" 宽（7.80mm x 7.80mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 1 |
| 特色产品 | http://www.digikey.com/product-highlights/cn/zh/signal-transformer-smd-power-inductors/1232http://www.digikey.cn/product-highlights/zh/scrh74-series-smt-shielded-power-inductors/50341 |
| 电感 | 15µH |
| 电流-饱和值 | 1.47A |
| 类型 | - |
| 频率-测试 | 1kHz |
| 频率-自谐振 | - |
| 额定电流 | 1.47A |
| 高度-安装（最大值） | 0.177"（4.50mm） |
