Datasheet下载- 型号： SCANSTA111SM/NOPB
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SCANSTA111SM/NOPB由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SCANSTA111SM/NOPB价格参考。Texas InstrumentsSCANSTA111SM/NOPB封装/规格：未分类， 暂无。您可以下载SCANSTA111SM/NOPB参考资料、Datasheet数据手册功能说明书，资料中有SCANSTA111SM/NOPB 详细功能的应用电路图电压和使用方法及教程。
SCANSTA111SM/NOPB 是德州仪器（Texas Instruments）推出的一款专用接口芯片，属于“接口 - 专用”类别。其核心功能是IEEE 1149.1（JTAG）边界扫描测试的并行端口适配器（Scan Port Adapter），主要用于在不具备原生JTAG控制器的主控系统（如微控制器、FPGA或PC）与目标JTAG链之间建立高速、可靠的通信桥梁。 典型应用场景包括： ✅ 电路板自动化测试（ATE）：在生产线上对含多颗JTAG器件（如CPLD、FPGA、SoC）的PCB进行边界扫描测试，快速定位开路、短路及焊接缺陷； ✅ 嵌入式系统调试与编程：配合主机（如带并口的工控机或定制MCU）实现对目标芯片的在线编程（ISP）、Flash烧录及内核调试； ✅ JTAG链路扩展与电平转换：支持3.3V/5V逻辑电平兼容，可驱动长链或多器件JTAG链，并提供信号整形与驱动增强，提升链路稳定性； ✅ 开发与验证平台：用于构建低成本JTAG调试工具（如自制JTAG下载器），替代商用仿真器，适用于研发阶段的原型验证。 该器件无需外部固件，通过标准PC并口（IEEE 1284）直接控制，简化系统设计，适合对成本、实时性及硬件可控性要求较高的工业测试与嵌入式开发场景。注意：因现代PC普遍取消并口，实际应用中常需USB-to-Parallel转换器或集成于专用测试夹具中。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC SCAN BRIDGE MULTIDROP 49FBGA接口 - 专用 Enhanced SCAN Bridge Multidrop Port |
| 产品分类 | 接口 - 专用集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

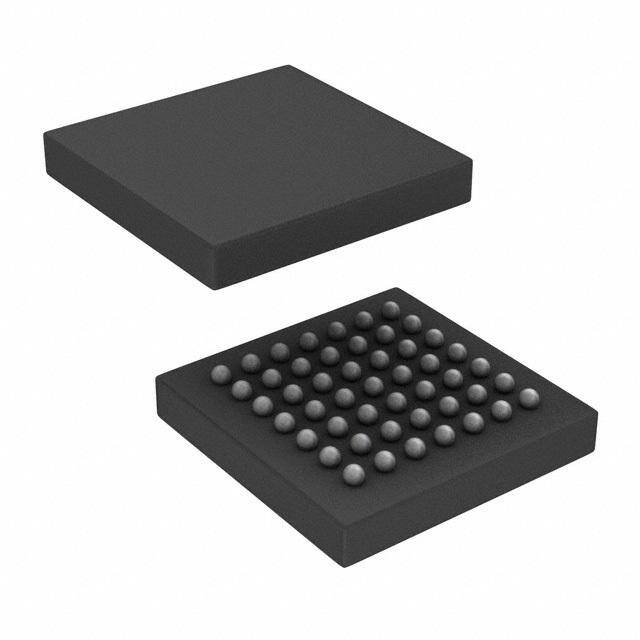

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 接口 IC,接口 - 专用,Texas Instruments SCANSTA111SM/NOPB- |
| 数据手册 | |
| 产品型号 | SCANSTA111SM/NOPB |
| 产品目录页面 | |
| 产品种类 | 接口 - 专用 |
| 产品类型 | Multidrop IEEE Port |
| 供应商器件封装 | 49-BGA（7x7） |
| 其它名称 | *SCANSTA111SM/NOPB |
| 包装 | 托盘 |
| 商标 | Texas Instruments |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Tray |
| 封装/外壳 | 49-LFBGA |
| 封装/箱体 | nFBGA-49 |
| 工作电源电压 | 3 V to 3.6 V |
| 工厂包装数量 | 416 |
| 应用 | 测试设备 |
| 接口 | IEEE 1149.1 |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 416 |
| 电压-电源 | 3 V ~ 3.6 V |
| 电源电压-最大 | 3.6 V |
| 电源电流 | 1.65 mA |
| 系列 | SCANSTA111 |
