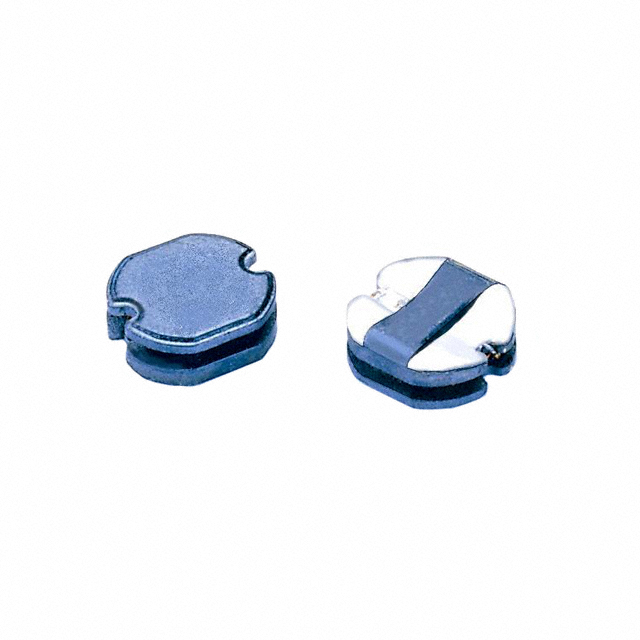

图片仅供参考
详细数据请看参考数据手册
- 型号： SC52-3R3
- 制造商： SIGNAL TRANSFORMER
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SC52-3R3由SIGNAL TRANSFORMER设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SC52-3R3价格参考。SIGNAL TRANSFORMERSC52-3R3封装/规格：未分类， 暂无。您可以下载SC52-3R3参考资料、Datasheet数据手册功能说明书，资料中有SC52-3R3 详细功能的应用电路图电压和使用方法及教程。
Signal Transformer品牌、型号SC52-3R3的固定电感器（标称电感值3.3 µH，属SC52系列屏蔽功率电感）主要应用于中高功率DC-DC电源转换场景。其典型应用包括： 1. 开关电源（SMPS）输出滤波：在降压（Buck）或同步整流电路中，与输出电容构成LC滤波网络，抑制高频开关噪声（如MHz级），提升输出电压纹波性能； 2. POL（Point-of-Load）电源模块：为FPGA、ASIC、CPU核心供电等负载提供稳定、低噪声的局部电源，得益于其屏蔽结构和较高饱和电流（典型值约4.8 A），可承受瞬态大电流冲击； 3. 工业与通信设备电源：广泛用于基站电源、工业PLC、网络交换机及LED驱动电源中，满足宽温（-40°C ~ +125°C）、抗电磁干扰（EMI）及长期可靠性要求； 4. 汽车电子辅助电源：适用于符合AEC-Q200基础要求的非安全关键车载系统（如信息娱乐、车身控制模块的次级供电），需结合外围设计满足车规EMC标准。 该器件采用铁氧体磁芯与全屏蔽结构，具备低直流电阻（DCR约15 mΩ）、良好温度稳定性及抗饱和特性，适合连续导通模式（CCM）下中等频率（300 kHz–2 MHz）工作。注意：实际选型需结合具体电路的电流、纹波、温升及EMC要求进行验证。
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 74 毫欧最大 |
| 描述 | INDUCTOR SMD 3.3UH 2.00A 7.96MHZ |
| 产品分类 | 固定值电感器 |
| 品牌 | Signal Transformer |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | SC52-3R3 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | SC52 |
| 不同频率时的Q值 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25816 |
| 供应商器件封装 | - |
| 其它名称 | 595-1369-1 |
| 包装 | 剪切带 （CT） |
| 大小/尺寸 | 0.240" 长 x 0.217" 宽 （6.10mm x 5.50mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 1 |
| 特色产品 | http://www.digikey.com/product-highlights/cn/zh/signal-transformer-smd-power-inductors/1232 |
| 电感 | 3.3µH |
| 电流-饱和值 | 2A |
| 类型 | 绕线 |
| 频率-测试 | 7.96MHz |
| 频率-自谐振 | - |
| 额定电流 | 2A |
| 高度-安装（最大值） | 0.091"（2.30mm） |
