Datasheet下载- 型号： SB10-03A3
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SB10-03A3由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SB10-03A3价格参考。ON SemiconductorSB10-03A3封装/规格：未分类， 暂无。您可以下载SB10-03A3参考资料、Datasheet数据手册功能说明书，资料中有SB10-03A3 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor 的 SB10-03A3 是一款肖特基势垒整流二极管（Schottky Barrier Rectifier），额定参数为：30V 反向电压（VRRM）、1.0A 平均正向整流电流（IF(AV)）、低正向压降（典型值约 0.45V @ 1A），具备快速开关特性与低功耗优势。 其主要应用场景包括： 1. 低压直流电源整流：常用于 5V/12V 等低电压输入的 AC-DC 适配器、USB 充电器、机顶盒、路由器等消费类电子设备的次级侧整流； 2. DC-DC 转换器续流二极管：在降压（Buck）或反激（Flyback）拓扑中，作为高频开关电源的同步整流替代方案（尤其在成本敏感且效率要求适中的场合）； 3. 电池供电系统：如便携式仪器、IoT 设备、LED 驱动电路中，利用其低 VF 特性减少导通损耗，延长电池续航； 4. 极性保护与反向阻断：在输入端防止电源接反，保护后级 IC（如 MCU、LDO）； 5. 待机电源（Standby PSU）与辅助电源：因低漏电流（IR < 0.5mA @ 25°C）和良好温升特性，适用于绿色能源标准（如 Energy Star）要求的轻载高效设计。 需注意：SB10-03A3 不适用于高压或大电流场景（如工业电源主整流），亦不支持反向雪崩耐受，设计时应留足电压裕量并考虑散热（推荐使用 PCB 铜箔散热）。其 A3 封装（SMA/DO-214AC）尺寸紧凑，适合高密度贴片布局。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 30V 1A DO41 |
| 产品分类 | 单二极管/整流器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

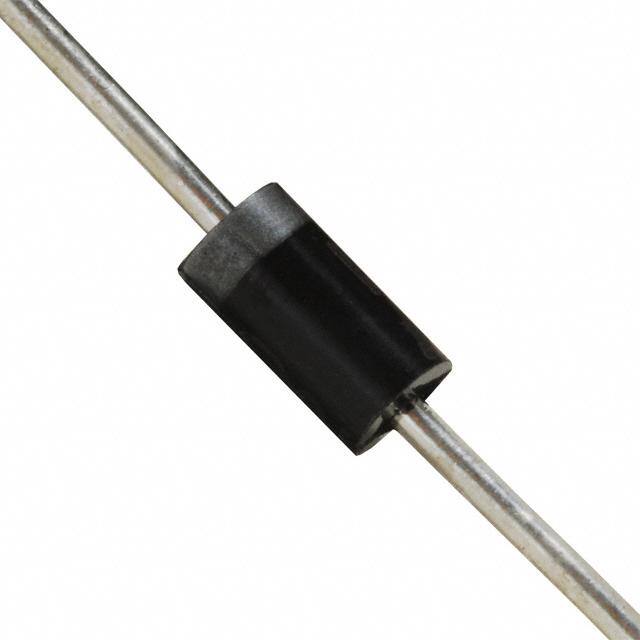

| 产品图片 | |
| 产品型号 | SB10-03A3 |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 550mV @ 1A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 1mA @ 30V |
| 二极管类型 | 肖特基 |
| 供应商器件封装 | DO-41 |
| 包装 | 散装 |
| 反向恢复时间(trr) | 30ns |
| 安装类型 | 通孔 |
| 封装/外壳 | DO-204AL，DO-41，轴向 |
| 工作温度-结 | 150°C （最大） |
| 标准包装 | 500 |
| 电压-DC反向(Vr)（最大值） | 30V |
| 电流-平均整流(Io) | 1A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
