Datasheet下载- 型号： SB10-03A2-BT
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SB10-03A2-BT由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SB10-03A2-BT价格参考。ON SemiconductorSB10-03A2-BT封装/规格：未分类， 暂无。您可以下载SB10-03A2-BT参考资料、Datasheet数据手册功能说明书，资料中有SB10-03A2-BT 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor 的 SB10-03A2-BT 是一款 30V、1A 表面贴装肖特基势垒整流二极管（SOD-123FL 封装），具有低正向压降（典型值约 0.45V @ 1A）、快速开关特性及高效率优势。其主要应用场景包括： 1. 低压直流电源整流：适用于 5V/3.3V 等低电压输入的 AC-DC 适配器、USB 充电器次级侧整流，提升转换效率并减少发热； 2. DC-DC 转换器续流二极管：广泛用于降压（Buck）拓扑中，配合 MOSFET 实现高效能量续流，常见于 PoE 供电设备、LED 驱动电源及 FPGA/ASIC 供电模块； 3. 反向电压保护电路：利用其单向导通与低 VF 特性，为电池供电设备（如便携式仪表、IoT 传感器节点）提供防接反保护； 4. 高频开关电源辅助整流：在开关频率达数百 kHz 的小型电源中替代普通 PN 整流管，降低开关损耗与温升； 5. 工业与消费类电子板级应用：如打印机主控板、智能电表电源部分、机顶盒电源管理等空间受限且对能效敏感的场景。 需注意：该器件额定反向电压仅 30V，不适用于高压整流（如市电整流），且工作结温建议控制在 -65°C 至 +150°C 范围内以确保可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 30V 1A DO41 |
| 产品分类 | 单二极管/整流器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 | |

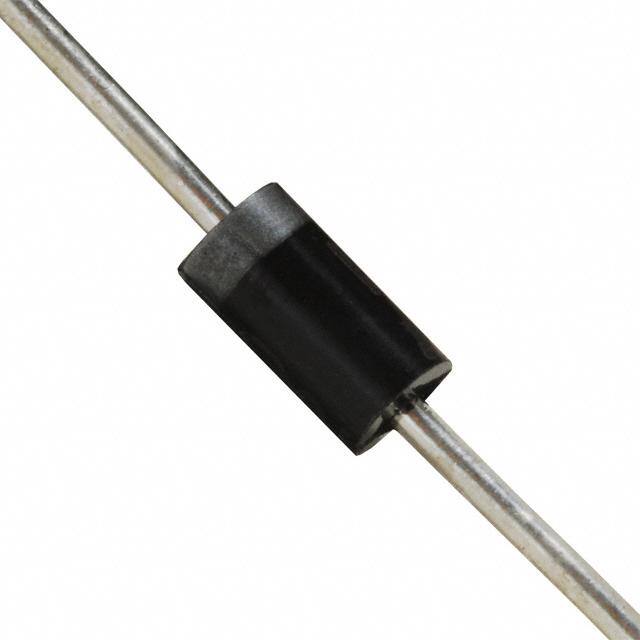

| 产品型号 | SB10-03A2-BT |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 550mV @ 1A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 1mA @ 30V |
| 二极管类型 | 肖特基 |
| 供应商器件封装 | DO-41 |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 30ns |
| 安装类型 | 通孔 |
| 封装/外壳 | DO-204AL，DO-41，轴向 |
| 工作温度-结 | 150°C （最大） |
| 标准包装 | 3,000 |
| 电压-DC反向(Vr)（最大值） | 30V |
| 电流-平均整流(Io) | 1A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
