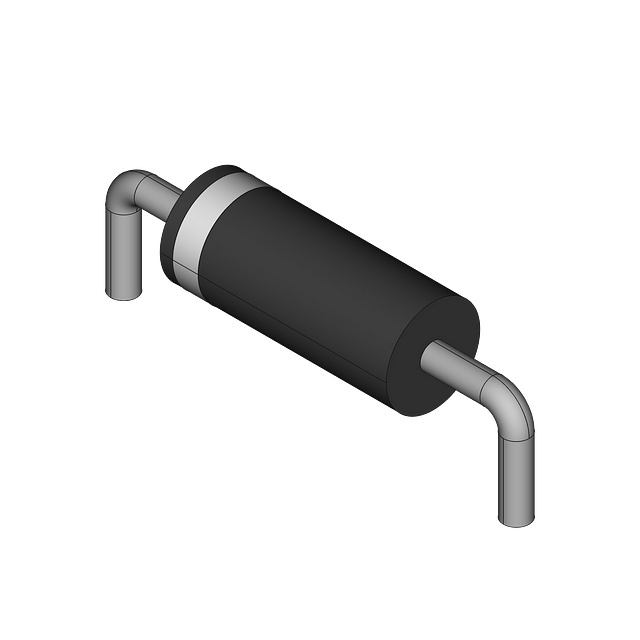

图片仅供参考
详细数据请看参考数据手册
- 型号： SA16AG
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SA16AG由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SA16AG价格参考。ON SemiconductorSA16AG封装/规格：未分类， 暂无。您可以下载SA16AG参考资料、Datasheet数据手册功能说明书，资料中有SA16AG 详细功能的应用电路图电压和使用方法及教程。
SA16AG 是安森美（ON Semiconductor）推出的单向TVS（瞬态电压抑制）二极管，额定反向关断电压（Vrwm）为16 V，击穿电压（Vbr）典型值约17.8 V，峰值脉冲功率（10/1000 μs波形）达400 W。其主要应用场景包括： - 电源输入端口保护：用于直流供电线路（如12 V或15 V系统），防止雷击感应、开关浪涌或负载突变引起的瞬态过压损坏后级电路（如LDO、MCU或DC-DC转换器）。 - 工业控制与通信接口防护：常用于RS-232、RS-485、CAN总线等接口的ESD和EFT（电快速瞬变）防护，尤其适用于对成本和响应速度要求较高的中低速接口。 - 消费电子设备保护：在机顶盒、电视主板、安防摄像头等设备的USB供电、AV接口或按键/传感器信号线上，提供IEC 61000-4-2 ±30 kV（空气）/±20 kV（接触）等级的静电防护。 - 汽车电子辅助应用：虽非AEC-Q200认证器件，但在非关键车载模块（如后装OBD设备、车载充电器）中可作低成本瞬态抑制方案，需结合实际EMC环境评估使用。 该器件采用SMA（DO-214AC）封装，体积小、响应快（<1 ns），钳位电压（Vc）约27.5 V（在峰值电流Ip=11.5 A时），能有效将瞬态能量泄放到地，保障下游IC安全。选型时需注意其单向特性（仅抑制正向过压），若信号双向摆动或含负压成分，应选用双向型号（如SAC16AG）或增加外部偏置电路。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 16VWM 26VC AXIAL |
| 产品分类 | TVS - 二极管 |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | SA16AG |
| PCN设计/规格 | |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | MiniMosorb™ |
| 不同频率时的电容 | - |
| 供应商器件封装 | DO-15 |
| 功率-峰值脉冲 | 500W |
| 包装 | 散装 |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | DO-204AC，DO-15，轴向 |
| 工作温度 | -55°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 1,000 |
| 电压-击穿（最小值） | 17.8V |
| 电压-反向关态（典型值） | 16V |
| 电压-箝位（最大值）@Ipp | 26V |
| 电流-峰值脉冲(10/1000µs) | 19.2A （8/20µs） |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
