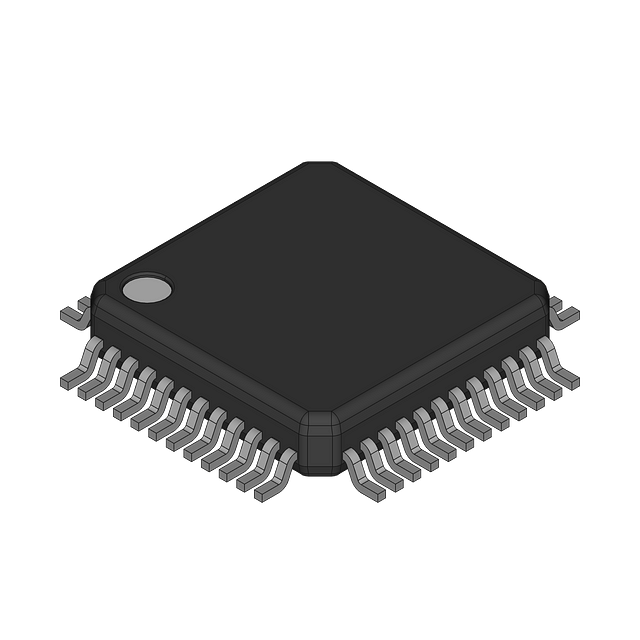

Datasheet下载- 型号： S9S08DZ16F2MLF
- 制造商： Freescale Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供S9S08DZ16F2MLF由Freescale Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 S9S08DZ16F2MLF价格参考。Freescale SemiconductorS9S08DZ16F2MLF封装/规格：未分类， 暂无。您可以下载S9S08DZ16F2MLF参考资料、Datasheet数据手册功能说明书，资料中有S9S08DZ16F2MLF 详细功能的应用电路图电压和使用方法及教程。
S9S08DZ16F2MLF 是恩智浦（NXP USA Inc.）推出的基于S08内核的8位微控制器，属于ColdFire®/S08系列，内置16KB Flash、1KB RAM，工作频率最高20MHz，采用48引脚LQFP封装（MLF后缀表示无铅、符合RoHS的环保封装）。 该芯片专为汽车电子和工业控制领域优化，典型应用场景包括： - 车身电子系统：车窗升降器、电动后视镜调节、座椅位置记忆、灯光控制模块（如LED尾灯驱动与故障检测）； - 低端动力总成辅助控制：节气门位置传感器信号调理、风扇控制、油泵预驱电路； - 工业与家电应用：智能电表前端采集单元、小型电机控制器（如直流无刷风扇驱动）、楼宇自动化中的温控面板、烟雾报警器主控； - 成本敏感型嵌入式设备：POS终端外设管理、打印机墨盒识别、USB-HID桥接模块等。 其集成特性（如10位ADC、SCI/I²C/SPI通信接口、增强型EEPROM仿真、高抗干扰能力及-40°C~125°C宽温工作范围）特别适配对可靠性、功能安全（ASIL-A兼容设计）和BOM成本有严格要求的汽车二级模块。注意：该型号已进入NXP产品生命周期末期（EOL），新设计建议评估替代型号（如S32K11x系列）。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC MCU 8BIT 16KB FLASH 48LQFP |
| EEPROM容量 | 512 x 8 |
| 产品分类 | 嵌入式 - 微控制器 |
| I/O数 | 39 |
| 品牌 | Freescale Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | S9S08DZ16F2MLF |
| PCN组件/产地 | http://cache.freescale.com/files/shared/doc/pcn/PCN15880.htm |
| PCN设计/规格 | http://cache.freescale.com/files/shared/doc/pcn/PCN15710.htm?fsrch=1&WT_TYPE=Product |
| RAM容量 | 1K x 8 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | S08 |
| 供应商器件封装 | 48-LQFP（7x7） |
| 包装 | 托盘 |
| 外设 | LVD，POR，PWM，WDT |
| 封装/外壳 | 48-LQFP |
| 工作温度 | -40°C ~ 125°C |
| 振荡器类型 | 外部 |
| 数据转换器 | A/D 16x12b |
| 标准包装 | 1,250 |
| 核心处理器 | S08 |
| 核心尺寸 | 8-位 |
| 电压-电源(Vcc/Vdd) | 2.7 V ~ 5.5 V |
| 程序存储器类型 | 闪存 |
| 程序存储容量 | 16KB（16K x 8） |
| 连接性 | CAN， I²C， LIN， SCI， SPI |
| 速度 | 40MHz |
