Datasheet下载- 型号： S4S1RP
- 制造商： Littelfuse
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供S4S1RP由Littelfuse设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 S4S1RP价格参考。LittelfuseS4S1RP封装/规格：未分类， 暂无。您可以下载S4S1RP参考资料、Datasheet数据手册功能说明书，资料中有S4S1RP 详细功能的应用电路图电压和使用方法及教程。
Littelfuse Inc. 的 S4S1RP 是一款敏感栅极型硅控整流器（SCR），属于晶闸管的一种，广泛应用于交流电源控制场合。该器件额定电压为400V，通态平均电流为4A，具备较高的浪涌电流承受能力，适合在工业、家用及消费类电子设备中稳定工作。 S4S1RP 典型应用场景包括：家用电器中的调光开关、电风扇与电动工具的电机速度控制、加热器与电热毯的温度调节、小型电源设备的相位控制等。其敏感栅极设计使其可直接由低功率控制电路（如微控制器或触发二极管）驱动，无需额外的驱动变压器或放大电路，简化了整体设计并降低成本。 此外，S4S1RP 常用于固态继电器（SSR）、过压保护电路以及交流电源开关模块中，提供可靠的开关功能和良好的抗干扰性能。由于采用标准TO-92封装，体积小巧，便于在空间受限的电路板上安装。 该器件适用于需要中低电流交流控制的场景，在确保安全可靠的同时，具有良好的性价比，是许多基础电力控制应用的理想选择。使用时需注意散热设计和过压保护，以延长使用寿命。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | SCR SENS GATE 400V 0.8A SMTSCR SCR 400V .8A 12uA COMPAK C Package |
| 产品分类 | SCR - 单个分离式半导体 |
| GateTriggerCurrent-Igt | 12 uA |
| GateTriggerVoltage-Vgt | 0.8 V |
| 品牌 | Littelfuse |
| 产品手册 | |

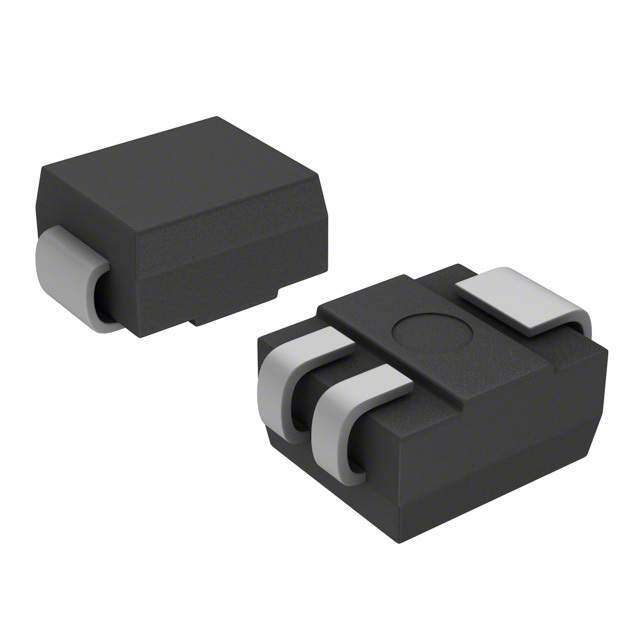

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体闸流管,SCR,Littelfuse S4S1RP- |
| 数据手册 | |
| 产品型号 | S4S1RP |
| SCR类型 | 灵敏栅极 |
| 不重复通态电流 | 20 A |
| 产品种类 | SCR |
| 供应商器件封装 | Compak |
| 保持电流Ih最大值 | 5 mA |
| 关闭状态漏泄电流（在VDRMIDRM下） | 0.002 mA |
| 其它名称 | S4S1RPCT |
| 包装 | 剪切带 （CT） |
| 商标 | Littelfuse |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | DO-214AA，SMB（3 引线），Compak |
| 封装/箱体 | DO-214 |
| 工作温度 | -40°C ~ 110°C |
| 工厂包装数量 | 2500 |
| 开启状态RMS电流-ItRMS | 0.8 A |
| 最大工作温度 | + 110 C |
| 最大栅极峰值反向电压 | 5 V |
| 最小工作温度 | - 40 C |
| 栅极触发电压-Vgt | 0.8 V |
| 栅极触发电流-Igt | 12 uA |
| 标准包装 | 1 |
| 正向电压下降 | 1.7 V |
| 电压-断态 | 400V |
| 电压-栅极触发(Vgt)（最大值） | 800mV |
| 电压-通态(Vtm)（最大值） | 1.7V |
| 电流-不重复浪涌50、60Hz(Itsm) | 16A，20A |
| 电流-保持(Ih)（最大值） | 5mA |
| 电流-断态（最大值） | 1µA |
| 电流-栅极触发(Igt)（最大值） | 12µA |
| 电流-通态(It(AV))（最大值） | 510mA |
| 电流-通态(It(RMS))（最大值） | 800mA |
| 系列 | SxSx |
| 额定重复关闭状态电压VDRM | 400 V |
,%20Compak.jpg)
