Datasheet下载- 型号： RW2S0CBR020JET
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RW2S0CBR020JET由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RW2S0CBR020JET价格参考。OhmiteRW2S0CBR020JET封装/规格：未分类， 暂无。您可以下载RW2S0CBR020JET参考资料、Datasheet数据手册功能说明书，资料中有RW2S0CBR020JET 详细功能的应用电路图电压和使用方法及教程。
Ohmite RW2S0CBR020JET 是一款高精度、低阻值（0.020 Ω）、1%容差、2 W功率的表面贴装厚膜电流检测电阻器（Shunt Resistor）。其典型应用场景包括： - 电流监测与反馈控制：广泛用于开关电源（SMPS）、DC-DC转换器、电机驱动器及电池管理系统（BMS）中，实时采样负载电流，为PWM控制器或MCU提供精确反馈信号； - 过流保护电路：凭借低阻值与高功率密度，可承受瞬态大电流，配合比较器或专用IC实现快速过流/短路保护； - 工业自动化与电源模块：适用于PLC输出模块、伺服驱动电流环、LED恒流驱动等对测量精度和热稳定性要求较高的场合； - 汽车电子（符合AEC-Q200倾向设计）：可用于车载充电机（OBC）、DC-DC变换器等非安全关键电流检测环节（需结合具体认证确认车规适用性）； - 仪器仪表与测试设备：在高精度数字万用表、电子负载及功率分析仪中作为基准采样元件。 该器件采用2512封装（6.35×3.2mm），具备优异的TCR（±100 ppm/°C）、良好的脉冲耐受能力及稳定的长期可靠性，适合高温、高振动环境。使用时需注意PCB布局对热管理与四线开尔文连接的影响，以确保测量精度。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 0.02 OHM 2W 5% SMD |
| 产品分类 | 芯片电阻 - 表面安装 |
| 品牌 | Ohmite |
| 数据手册 | |

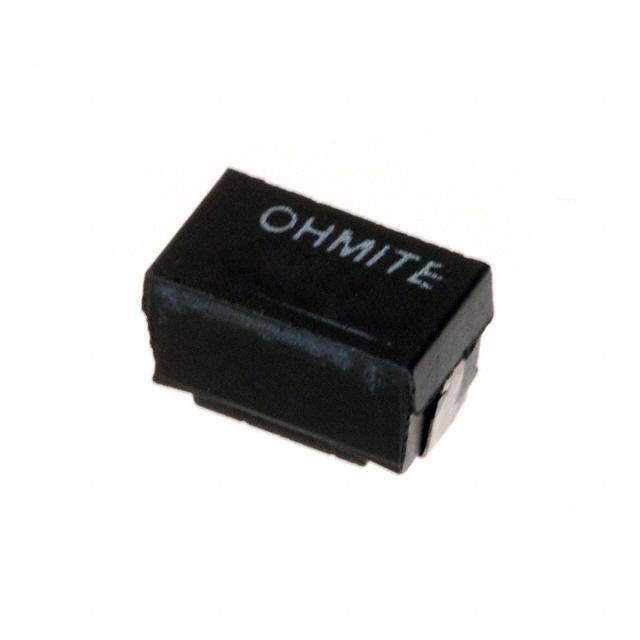

| 产品图片 |
|
| 产品型号 | RW2S0CBR020JET |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RW |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24653 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | SMD J 引线，基座 |
| 其它名称 | RW2S0CBR020JETR |
| 功率(W) | 2W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.407" 长 x 0.226" 宽（10.34mm x 5.74mm） |
| 容差 | ±5% |
| 封装/外壳 | 4122 J 形引线 |
| 成分 | 绕线 |
| 标准包装 | 1,000 |
| 温度系数 | ±90ppm/°C |
| 特性 | 电流检测 |
| 电阻(Ω) | 0.02 |
| 端子数 | 2 |
| 高度 | 0.227"（5.77mm） |
