Datasheet下载- 型号： RW1S5CAR080JE
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RW1S5CAR080JE由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RW1S5CAR080JE价格参考。OhmiteRW1S5CAR080JE封装/规格：未分类， 暂无。您可以下载RW1S5CAR080JE参考资料、Datasheet数据手册功能说明书，资料中有RW1S5CAR080JE 详细功能的应用电路图电压和使用方法及教程。
Ohmite RW1S5CAR080JE 是一款高精度、高功率的表面贴装片式电阻器（SMD），阻值为0.08 Ω（80 mΩ），容差±5%，额定功率达3 W（在70°C下），采用1206封装（3.2 mm × 1.6 mm），具备低TCR（温度系数，典型值±100 ppm/°C）和优异的脉冲耐受能力。 其主要应用场景包括： - 电流检测（Shunt Application）：凭借低阻值与高功率，广泛用于电源管理、电机驱动、电池管理系统（BMS）中实时监测负载电流； - 开关电源（SMPS）反馈与限流电路：在DC-DC转换器、AC-DC适配器中作为采样电阻，配合运放或电流监控IC实现过流保护与稳流控制； - 工业控制与变频器：在IGBT/MOSFET栅极驱动或输出级电流反馈回路中提供可靠、稳定的采样信号； - 汽车电子（符合AEC-Q200基础要求，需确认具体批次认证）：适用于车载充电机（OBC）、DC-DC模块等对可靠性要求较高的非安全关键电流检测环节； - 测试设备与电源负载：在电子负载、可编程电源内部用作高稳定性功率采样元件。 该器件采用厚膜工艺，具有良好的抗浪涌与长期稳定性，适用于中高功率、中低精度（±5%）的电流传感场景，不适用于微欧级超精密测量或高频射频电路。使用时需注意PCB散热设计（如加宽铜箔、热焊盘开窗）以保障功率降额性能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 0.08 OHM 1.5W 5% SMD |
| 产品分类 | 芯片电阻 - 表面安装 |
| 品牌 | Ohmite |
| 数据手册 | |

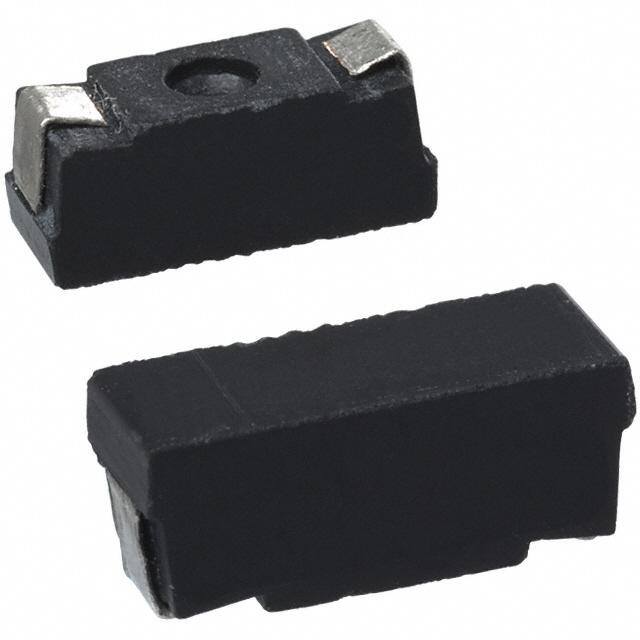

| 产品图片 |
|
| 产品型号 | RW1S5CAR080JE |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | RW |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24653 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | SMD J 引线，基座 |
| 功率(W) | 1.5W |
| 包装 | 散装 |
| 大小/尺寸 | 0.394" 长 x 0.159" 宽（10.01mm x 4.04mm） |
| 容差 | ±5% |
| 封装/外壳 | 3916 J 形引线 |
| 成分 | 绕线 |
| 标准包装 | 100 |
| 温度系数 | ±90ppm/°C |
| 特性 | 电流检测 |
| 电阻(Ω) | 0.08 |
| 端子数 | 2 |
| 高度 | 0.164"（4.17mm） |
