Datasheet下载- 型号： RT9711DGBG
- 制造商： RICHTEK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RT9711DGBG由RICHTEK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RT9711DGBG价格参考。RICHTEKRT9711DGBG封装/规格：未分类， 暂无。您可以下载RT9711DGBG参考资料、Datasheet数据手册功能说明书，资料中有RT9711DGBG 详细功能的应用电路图电压和使用方法及教程。
RT9711DGBG（Richtek USA Inc.）是一款高边负载开关（PMIC - 配电开关/负载驱动器），采用TSOT-23-6封装，内置N沟道MOSFET，支持3–5.5V输入电压，持续输出电流达2A，具备低导通电阻（典型值45mΩ）、受控软启动、过流限流（OCL）、热关断及反向电流阻断等保护功能。 其典型应用场景包括： • 便携式电子设备：如智能手机、平板电脑、TWS耳机中为USB接口、LED背光、SIM卡槽、Wi-Fi/BT模块等次级负载提供受控上电/断电，避免浪涌电流与系统干扰； • 工业与IoT终端：在PLC模块、传感器节点或网关设备中，用于分时管理外设供电（如RS-485收发器、ADC参考源），提升能效与可靠性； • 嵌入式系统电源管理：配合主处理器GPIO实现智能配电，例如在低功耗待机模式下彻底切断非关键负载（如显示屏、蜂鸣器），降低静态功耗； • USB Type-C周边设备：作为VBUS路径开关，支持热插拔保护与端口电源协商后的负载使能控制。 该器件无需外部元件即可实现稳定配电，软启动有效抑制输入电压跌落，反向电流阻断特性防止电池反灌，适用于对空间、效率与鲁棒性要求较高的中低功率配电场景。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC PWR SWITCH USB 1.5A SOT23-5 |
| 产品分类 | PMIC - 电源分配开关 |
| 品牌 | Richtek USA Inc |
| 数据手册 | http://www.richtek.com/download_ds.jsp?s=361 |

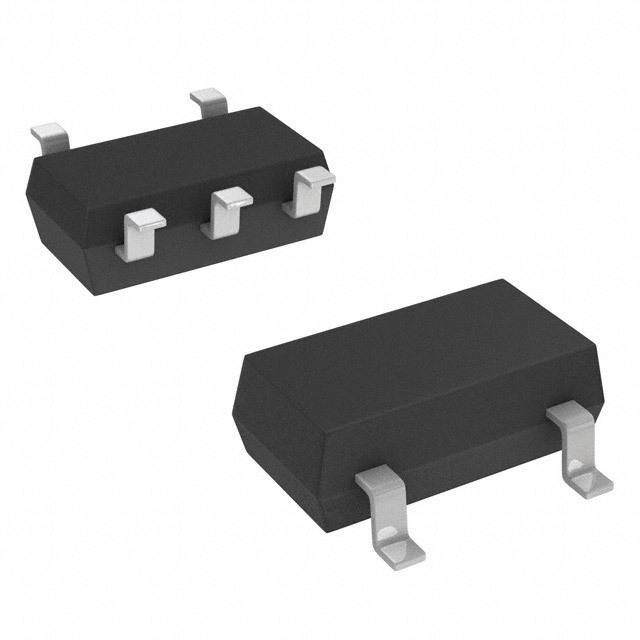

| 产品图片 |
|
| 产品型号 | RT9711DGBG |
| Rds(On) | 100 毫欧 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | http://www.richtek.com/download.jsp?t=UyUyRmFzc2V0cyUyRjIwMDklMkYwNiUyRjE3JTJGcGFnZTY1MTYwenRpeGIucGRmJTNEJTNEJTNE%0AR0w5NTI1LUMtLVBiLWZyZWUrUHJvZHVjdCsrR3JlZW4rUHJvZHVjdCtTdGF0ZW1lbnQrMDkwNjE2%0AQw%3D%3D |
| 产品系列 | - |
| 供应商器件封装 | SOT-23-5G |
| 内部开关 | 是 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-74A，SOT-753 |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 3,000 |
| 电压-输入 | 2.5 V ~ 5.5 V |
| 电流限制 | 2.5A |
| 类型 | 通用 |
| 输出数 | 1 |
