Datasheet下载- 型号： RT9011-KSGQWC
- 制造商： RICHTEK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RT9011-KSGQWC由RICHTEK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RT9011-KSGQWC价格参考。RICHTEKRT9011-KSGQWC封装/规格：未分类， 暂无。您可以下载RT9011-KSGQWC参考资料、Datasheet数据手册功能说明书，资料中有RT9011-KSGQWC 详细功能的应用电路图电压和使用方法及教程。
RT9011-KSGQWC 是 Richtek USA Inc. 推出的一款高性能、超低噪声、高PSRR的线性稳压器（LDO），采用WLCSP-4（0.8×0.8 mm）微型封装，支持150 mA输出电流。其典型输入电压范围为2.2 V–5.5 V，输出电压可固定（如1.2 V、1.8 V、2.5 V、3.3 V等，KSGQWC后缀对应具体版本，需查数据手册确认），典型压差仅120 mV（@150 mA），静态电流低至约25 µA，关断电流<1 µA。 主要应用场景包括： • 便携式电子设备：智能手机、TWS耳机、智能手表等对尺寸、功耗和噪声敏感的终端，为其射频模块（RF transceiver）、ADC/DAC、传感器（如加速度计、环境光传感器）或MCU内核供电； • 高精度模拟电路：为PLL、VCO、音频编解码器（CODEC）或精密运放提供洁净电源，得益于其75 dB @ 1 kHz高PSRR和10 µVrms超低输出噪声； • 电池供电系统：适用于单节锂电（2.7–4.2 V）或2节碱性电池供电场景，低压差特性延长电池续航； • 空间受限设计：WLCSP封装便于PCB布局，适用于紧凑型模块（如Wi-Fi/BLE模组、可穿戴贴片设备）。 注：KSGQWC为Richtek特定卷带包装代码，实际输出电压需结合完整型号（如RT9011-18GQWC为1.8 V固定输出）确认，设计时应参考官方Datasheet进行热管理与PCB散热优化。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC REG LDO 2.6V/3.3V 0.3A 6WDFN |
| 产品分类 | PMIC - 稳压器 - 线性 |
| 品牌 | Richtek USA Inc |
| 数据手册 | http://www.richtek.com/download_ds.jsp?s=737 |

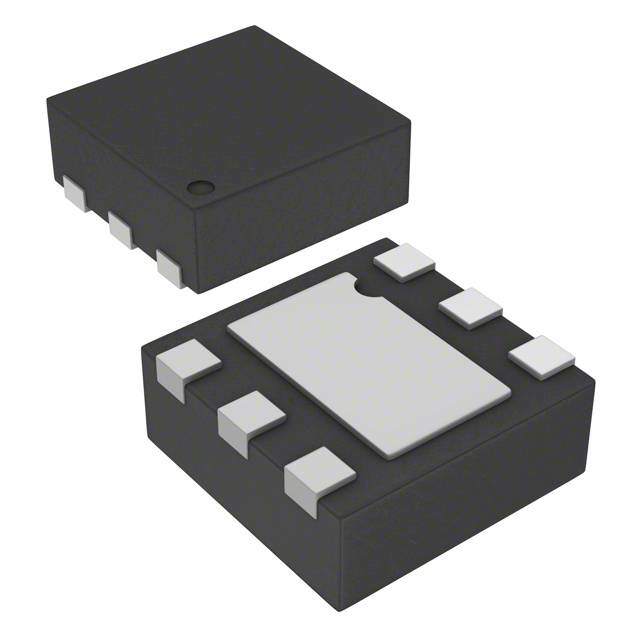

| 产品图片 | |
| 产品型号 | RT9011-KSGQWC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | http://www.richtek.com/download.jsp?t=UyUyRmFzc2V0cyUyRjIwMDklMkYwNiUyRjE3JTJGcGFnZTY1MTYwenRpeGIucGRmJTNEJTNEJTNE%0AR0w5NTI1LUMtLVBiLWZyZWUrUHJvZHVjdCsrR3JlZW4rUHJvZHVjdCtTdGF0ZW1lbnQrMDkwNjE2%0AQw%3D%3D |
| 产品系列 | - |
| 供应商器件封装 | 6-WDFN（1.6x1.6） |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-WFDFN 裸露焊盘 |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 2,500 |
| 电压-跌落（典型值） | 0.24V @ 300mA |
| 电压-输入 | 2.5 V ~ 5.5 V |
| 电压-输出 | 2.6V，3.3V |
| 电流-输出 | 300mA |
| 电流-限制（最小值） | 330mA |
| 稳压器拓扑 | 正，固定式 |
| 稳压器数 | 2 |
