Datasheet下载- 型号： RS2G/1
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RS2G/1由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RS2G/1价格参考。VishayRS2G/1封装/规格：未分类， 暂无。您可以下载RS2G/1参考资料、Datasheet数据手册功能说明书，资料中有RS2G/1 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Diodes Division 的 RS2G/1 是一款通用型硅整流二极管（DO-15封装，额定电流2A，反向重复峰值电压400V），主要应用于中低功率AC-DC转换场景。其典型应用包括：开关电源（SMPS）和线性电源中的次级侧整流；小功率适配器、充电器（如手机/路由器电源）的输出整流；工业控制板、家电（如微波炉、洗衣机控制电路）中的桥式整流器单臂或半波整流；以及LED驱动电源、电表、继电器驱动等对成本敏感、可靠性要求较高的嵌入式电源模块。该器件具备良好的浪涌电流承受能力（IFSM=60A）、较低正向压降（约1.3V @ 2A）及稳定热性能，适用于工作环境温度达+125℃的工业级场景。因其单管结构，常与其他二极管组成全波整流桥，或用于反极性保护、续流（如与继电器线圈并联）等辅助功能。不适用于高频（>100kHz）或高效率PFC电路，但凭借Vishay的制造工艺和AEC-Q200兼容性（部分批次），亦见于车载小功率电子模块（如车灯控制器、传感器供电）。总体定位为经济可靠、成熟稳定的通用整流解决方案。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 400V 1.5A DO214AA |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

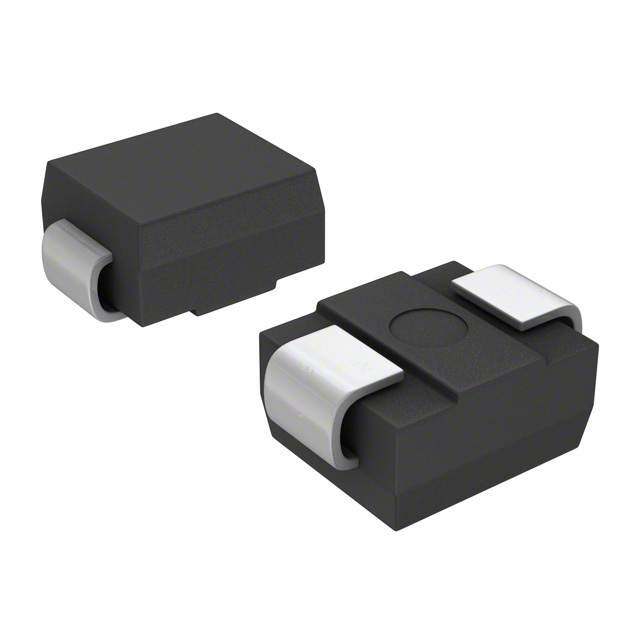

| 产品图片 |
|
| 产品型号 | RS2G/1 |
| rohs | |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.3V @ 1.5A |
| 不同 Vr、F时的电容 | 20pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 400V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-214AA（SMB） |
| 其它名称 | RS2G |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 150ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AA，SMB |
| 工作温度-结 | -55°C ~ 150°C |
| 标准包装 | 1,500 |
| 电压-DC反向(Vr)（最大值） | 400V |
| 电流-平均整流(Io) | 1.5A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
