Datasheet下载- 型号： RS1KB-13
- 制造商： Diodes Inc.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RS1KB-13由Diodes Inc.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RS1KB-13价格参考。Diodes Inc.RS1KB-13封装/规格：未分类， 暂无。您可以下载RS1KB-13参考资料、Datasheet数据手册功能说明书，资料中有RS1KB-13 详细功能的应用电路图电压和使用方法及教程。
RS1KB-13（Diodes Incorporated）是一款通用型硅整流二极管，采用DO-214AA（SMA）封装，额定参数为1A正向电流、100V反向重复峰值电压（VRRM），具有低正向压降（典型1.3V@1A）、快速恢复时间（约500ns）及高可靠性。其典型应用场景包括： - AC-DC电源适配器与小功率开关电源：用于输入级桥式整流或单相半波/全波整流，适用于手机充电器、机顶盒、LED驱动电源等消费类电子设备。 - 工业控制与家电电源模块：在PLC电源、智能电表、微波炉控制板、风扇调速电路中，实现交流市电（如85–265VAC）的初级整流。 - DC-DC转换器前端整流：在隔离型反激（Flyback）或非隔离BUCK电路中，配合变压器次级进行高频整流（需注意频率与恢复特性匹配）。 - 续流与箝位保护：在继电器驱动、电机控制等感性负载电路中，用作续流二极管，抑制关断时的反向电动势；也可用于TVS协同箝位或EMI滤波电路。 该器件具备良好的热稳定性与浪涌承受能力（IFSM达30A），适合空间受限、成本敏感且对效率与可靠性有基本要求的中低功率应用。不适用于高频谐振变换器或高压大电流工业整流场景（如≥600V或≥3A）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST RECOVERY 800V 1A SMB |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Diodes Incorporated |
| 数据手册 | |

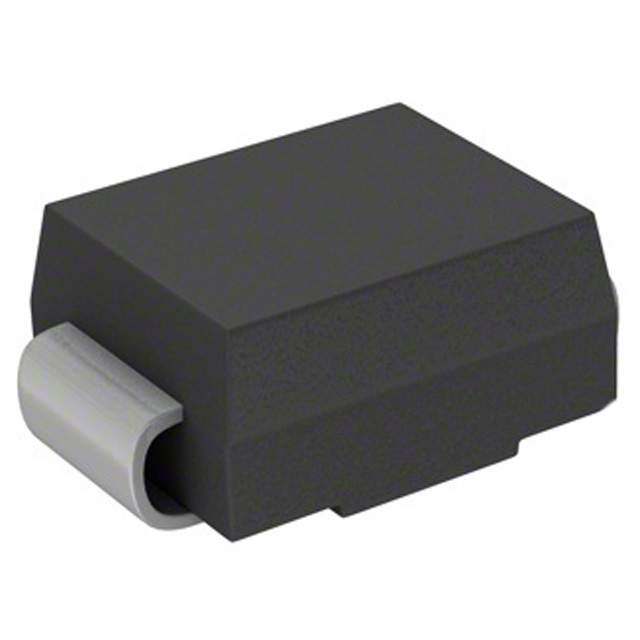

| 产品图片 |
|
| 产品型号 | RS1KB-13 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.3V @ 1A |
| 不同 Vr、F时的电容 | 15pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 800V |
| 二极管类型 | 标准 |
| 供应商器件封装 | SMB |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 500ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AA，SMB |
| 工作温度-结 | -65°C ~ 150°C |
| 标准包装 | 3,000 |
| 电压-DC反向(Vr)（最大值） | 800V |
| 电流-平均整流(Io) | 1A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
