Datasheet下载- 型号： RS1A-13
- 制造商： Diodes Inc.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RS1A-13由Diodes Inc.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RS1A-13价格参考。Diodes Inc.RS1A-13封装/规格：未分类， 暂无。您可以下载RS1A-13参考资料、Datasheet数据手册功能说明书，资料中有RS1A-13 详细功能的应用电路图电压和使用方法及教程。
RS1A-13 是 Diodes Incorporated 推出的一款通用硅整流二极管，属于标准单管整流器（DO-41封装），额定参数为：1A平均正向整流电流、50V反向重复峰值电压（VRRM）、1.3V典型正向压降（IF=1A时），具有快速恢复特性（trr ≈ 500ns）和良好的热稳定性。 其典型应用场景包括： 1. 小功率AC-DC适配器与电源模块：常用于输入级桥式整流（作为桥堆中的单臂）或低压直流供电电路的半波/全波整流； 2. 消费类电子设备：如机顶盒、路由器、LED驱动电源、小家电（风扇、充电器）等对成本与可靠性要求较高的离线式开关电源次级整流； 3. 工业控制与仪表电源：在PLC模块、传感器供电、继电器驱动电路中实现交流信号整流与极性保护； 4. 反向电压钳位与续流保护：在继电器线圈、小型电磁阀等感性负载两端用作续流二极管，抑制关断尖峰； 5. 电池供电设备的电源管理：配合LDO或DC-DC使用，提供输入极性反接保护（需外加配置）。 该器件因性价比高、封装成熟（DO-41易手工焊接与自动插件）、温度范围宽（-65℃~+175℃结温），广泛适用于中低频（≤60Hz工频或百kHz级开关电源次级）整流场景，但不适用于高频PFC或大电流/高压场合（如≥200V或>3A应用）。设计时需注意PCB散热及浪涌电流余量。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST RECOVERY 50V 1A SMA |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Diodes Incorporated |
| 数据手册 | |

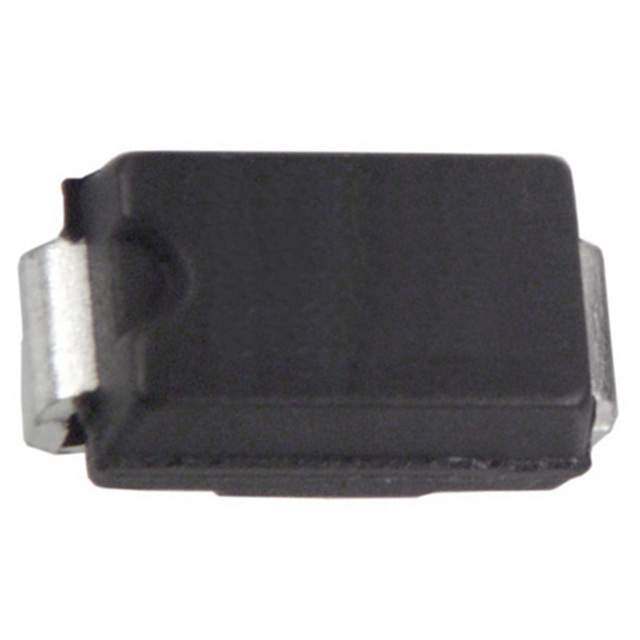

| 产品图片 |
|
| 产品型号 | RS1A-13 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.3V @ 1A |
| 不同 Vr、F时的电容 | 15pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 50V |
| 二极管类型 | 标准 |
| 供应商器件封装 | SMA |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 150ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AC，SMA |
| 工作温度-结 | -65°C ~ 150°C |
| 标准包装 | 5,000 |
| 电压-DC反向(Vr)（最大值） | 50V |
| 电流-平均整流(Io) | 1A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
