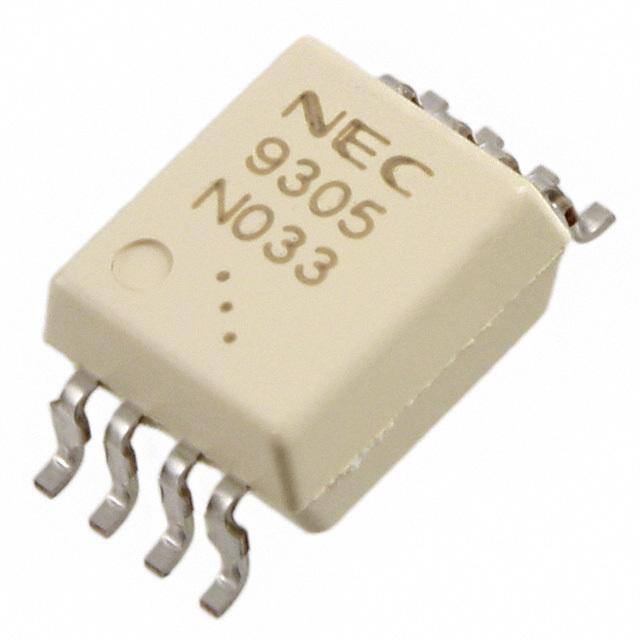

Datasheet下载- 型号： PS9305L-AX
- 制造商： CEL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PS9305L-AX由CEL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PS9305L-AX价格参考。CELPS9305L-AX封装/规格：未分类， 暂无。您可以下载PS9305L-AX参考资料、Datasheet数据手册功能说明书，资料中有PS9305L-AX 详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | PHOTOCOUPLER IGBT GATE DVR 8SOIC高速光耦合器 15-30Volts 10mA -40C +110C High CMR |
| 产品分类 | 隔离器 - 栅极驱动器集成电路 - IC |
| 品牌 | CEL |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 光耦合器/光电耦合器,高速光耦合器,CEL PS9305L-AXNEPOC |
| 数据手册 | |
| 产品型号 | PS9305L-AX |
| PulseWidthDistortion(Max) | 100ns |
| 上升/下降时间（典型值） | 50ns， 50ns |
| 上升时间 | 50 ns |
| 下降时间 | 50 ns |
| 不同If时的传播延迟高-低 | 180ns @ 10mA |
| 产品种类 | 高速光耦合器 |
| 传播延迟tpLH/tpHL（最大值） | 250ns， 250ns |
| 供应商器件封装 | 8-SDIP 鸥翼型 |
| 共模瞬态抗扰度（最小值） | 25kV/µs |
| 其它名称 | PS9305LAX |
| 包装 | 散装 |
| 商标 | CEL |
| 安装类型 | 表面贴装 |
| 封装 | Cut Tape |
| 封装/外壳 | 8-SOIC（0.268"，6.81mm 宽） |
| 封装/箱体 | SOIC-8 |
| 工作温度 | -40°C ~ 110°C |
| 工厂包装数量 | 20 |
| 技术 | 光学耦合 |
| 数据速率 | - |
| 最大功率耗散 | 250 mW |
| 最大反向二极管电压 | 5 V |
| 最大工作温度 | + 110 C |
| 最大正向二极管电压 | 0.8 V |
| 最大正向二极管电流 | 25 mA |
| 最小工作温度 | - 40 C |
| 标准包装 | 20 |
| 电压-正向(Vf)（典型值） | 1.56V |
| 电压-电源 | 15 V ~ 30 V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 25mA |
| 电流-峰值输出 | 2.5A |
| 电流-输出/通道 | 2A |
| 电流-输出高，低 | 2A， 2A |
| 绝缘电压 | 5000 Vrms |
| 脉宽失真（最大） | 100ns |
| 认可 | CSA，UL |
| 输入类型 | DC |
| 输出类型 | 栅极驱动器 |
| 通道数 | 1 |
