Datasheet下载- 型号： PS9124-V-AX
- 制造商： CEL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PS9124-V-AX由CEL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PS9124-V-AX价格参考。CELPS9124-V-AX封装/规格：未分类， 暂无。您可以下载PS9124-V-AX参考资料、Datasheet数据手册功能说明书，资料中有PS9124-V-AX 详细功能的应用电路图电压和使用方法及教程。
PS9124-V-AX是瑞萨电子（Renesas Electronics America）推出的一款高速光隔离器，属于光隔离器 - 逻辑输出类别。该器件集成了发光二极管（LED）和集成光电探测器，具有高隔离电压、低传播延迟和高抗噪能力，适用于需要电气隔离的数字信号传输场景。 其主要应用场景包括：工业自动化控制系统中的PLC（可编程逻辑控制器）、I/O模块和现场总线接口，用于隔离微处理器与外部高电压或噪声环境，提升系统可靠性；在电机驱动器和逆变器中，实现控制电路与功率电路之间的安全隔离；广泛应用于开关电源、DC-DC转换器的反馈控制回路，确保高压侧与低压侧信号的安全传输；还可用于医疗设备中对患者连接部分进行电气隔离，满足安全标准要求；此外，在通信接口如RS-485、CAN等隔离设计中也发挥重要作用，防止地环路干扰和电压浪涌损坏主控芯片。 PS9124-V-AX工作温度范围宽（-40°C至+105°C），符合工业级应用需求，且具备高共模瞬态抗扰度（CMTI），适合在电磁环境复杂的场合稳定运行。整体上，该器件为高性能、高可靠性的数字隔离解决方案，广泛服务于工业、电源、通信及医疗等领域。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOCOUPLER 15MBPS 1CH SO5 |
| 产品分类 | 光隔离器 - 逻辑输出 |
| 品牌 | CEL |
| 数据手册 | |
| 产品图片 |
|

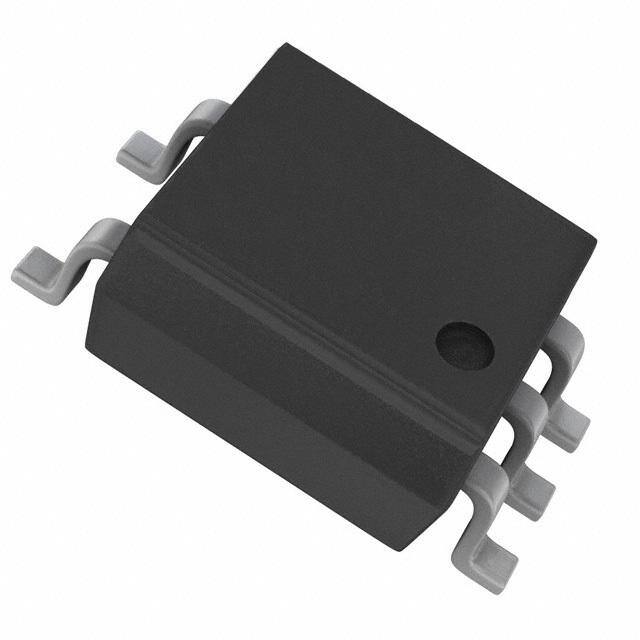

| 产品型号 | PS9124-V-AX |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 上升/下降时间（典型值） | 20ns， 5ns |
| 传播延迟tpLH/tpHL（最大值） | 75ns， 75ns |
| 供应商器件封装 | 5-SO |
| 共模瞬态抗扰度（最小值） | 10kV/µs |
| 包装 | 袋 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SOIC（0.173"，4.40mm 宽，5 引线） |
| 工作温度 | -40°C ~ 100°C |
| 数据速率 | 10Mbps |
| 标准包装 | 20 |
| 电压-正向(Vf)（典型值） | 1.55V |
| 电压-电源 | 2.7 V ~ 3.6 V，4.5 V ~ 5.5 V |
| 电压-隔离 | 3750Vrms |
| 电流-DC正向(If) | 25mA |
| 电流-输出/通道 | 25mA |
| 输入-输入侧1/输入侧2 | 1/0 |
| 输入类型 | DC |
| 输出类型 | 开路集电极 |
| 通道数 | 1 |
