Datasheet下载- 型号： PS2703-1-F3-L-A
- 制造商： CEL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PS2703-1-F3-L-A由CEL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PS2703-1-F3-L-A价格参考。CELPS2703-1-F3-L-A封装/规格：未分类， 暂无。您可以下载PS2703-1-F3-L-A参考资料、Datasheet数据手册功能说明书，资料中有PS2703-1-F3-L-A 详细功能的应用电路图电压和使用方法及教程。
Renesas Electronics America的PS2703-1-F3-L-A是一款光隔离器，采用晶体管光电输出结构。该器件主要应用于需要电气隔离和信号传输的场合，尤其适用于工业自动化、仪器仪表、通信设备及电源管理系统中。 PS2703-1-F3-L-A通过发光二极管（LED）与光电晶体管之间的光耦合实现输入与输出电路之间的电隔离，能有效防止高压干扰和噪声对系统的影响，提高电路的安全性和稳定性。其典型应用场景包括： 1. PLC（可编程逻辑控制器）：用于工业控制系统的信号隔离，保障主控单元不受外部高电压或大电流的损害； 2. 电机驱动器和变频器：在电力电子设备中实现控制信号与功率部分的电气隔离； 3. 传感器接口：将传感器采集的信号安全地传输至控制系统，避免接地环路问题； 4. 测试与测量设备：在示波器、万用表等设备中用于保护精密电路免受被测对象的高压影响； 5. 通信模块：在RS-485、CAN等总线通信系统中提供信号隔离，增强抗干扰能力。 该光隔离器具备较高的隔离电压和良好的抗噪性能，适合在严苛工业环境中使用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATOR 3.75KV TRANS 4SMD |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | CEL |
| 数据手册 | |

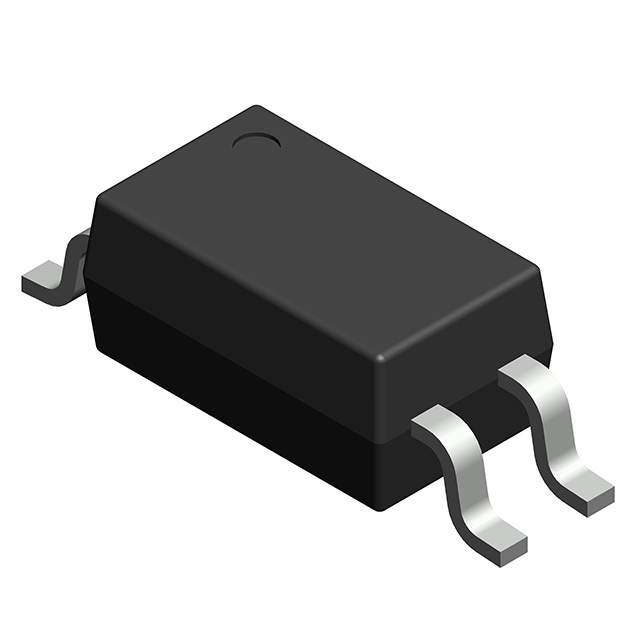

| 产品图片 |
|
| 产品型号 | PS2703-1-F3-L-A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | NEPOC |
| Vce饱和值（最大值） | 300mV |
| 上升/下降时间（典型值） | 10µs， 10µs |
| 供应商器件封装 | 4-SOP |
| 其它图纸 |
|
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 4-SMD，鸥翼型 |
| 工作温度 | -55°C ~ 100°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 3,500 |
| 电压-正向(Vf)（典型值） | 1.1V |
| 电压-输出（最大值） | 120V |
| 电压-隔离 | 3750Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-输出/通道 | 30mA |
| 电流传输比（最大值） | 300% @ 5mA |
| 电流传输比（最小值） | 100% @ 5mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
