Datasheet下载- 型号： PS2501L-1-M-A
- 制造商： CEL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PS2501L-1-M-A由CEL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PS2501L-1-M-A价格参考。CELPS2501L-1-M-A封装/规格：未分类， 暂无。您可以下载PS2501L-1-M-A参考资料、Datasheet数据手册功能说明书，资料中有PS2501L-1-M-A 详细功能的应用电路图电压和使用方法及教程。
PS2501L-1-M-A是瑞萨电子（Renesas Electronics America Inc.）生产的一款光隔离器，属于晶体管输出型光电耦合器。该器件主要由一个红外发光二极管和一个集成的光电晶体管组成，实现输入与输出之间的电气隔离。 其典型应用场景包括： 1. 工业自动化控制：广泛用于PLC（可编程逻辑控制器）、I/O接口模块中，实现控制信号的隔离传输，防止高电压或噪声干扰影响微控制器等低压电路。 2. 电源管理系统：在开关电源（SMPS）、DC-DC转换器中用于反馈回路的信号隔离，提高系统安全性和抗干扰能力。 3. 通信设备：应用于通信模块的信号隔离，确保数据传输的稳定性，避免地电位差引起的损坏。 4. 家用电器：如变频空调、洗衣机、电磁炉等智能家电中，用于微处理器与强电驱动电路之间的隔离控制，提升安全性。 5. 医疗电子设备：在低功耗医疗仪器中提供患者保护所需的电气隔离，满足安全标准要求。 PS2501L-1-M-A具有高隔离电压（通常达5000Vrms）、低输入驱动电流、响应稳定等特点，适合需要可靠信号隔离的多种电子系统。其紧凑的DIP-4封装也便于在有限空间内布局，是工业和消费类电子产品中常用的光耦器件之一。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATOR 5KV TRANS 4SMD |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | CEL |
| 数据手册 | |

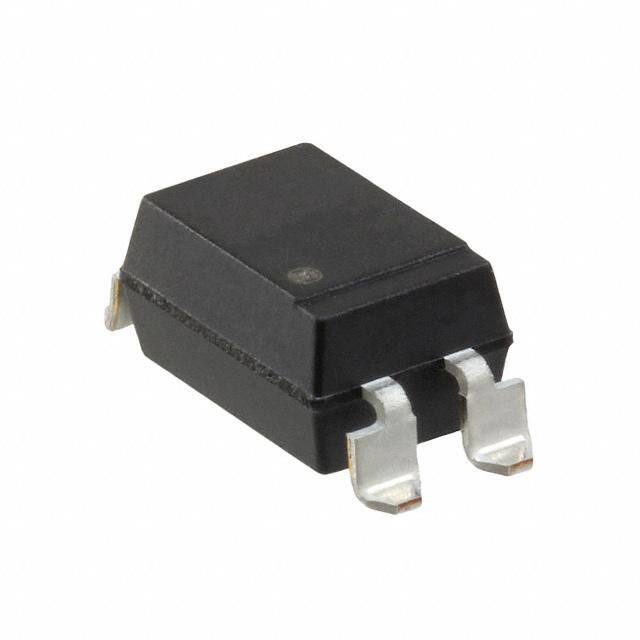

| 产品图片 |
|
| 产品型号 | PS2501L-1-M-A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | NEPOC |
| Vce饱和值（最大值） | 300mV |
| 上升/下降时间（典型值） | 3µs， 5µs |
| 供应商器件封装 | 4-SMD |
| 其它图纸 |
|
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 4-SMD，鸥翼型 |
| 工作温度 | -55°C ~ 100°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 100 |
| 电压-正向(Vf)（典型值） | 1.17V |
| 电压-输出（最大值） | 80V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 80mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 240% @ 5mA |
| 电流传输比（最小值） | 80% @ 5mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
