Datasheet下载- 型号： PCMC042T-R47MN
- 制造商： SUSUMU INTERNATIONAL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PCMC042T-R47MN由SUSUMU INTERNATIONAL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PCMC042T-R47MN价格参考。SUSUMU INTERNATIONALPCMC042T-R47MN封装/规格：未分类， 暂无。您可以下载PCMC042T-R47MN参考资料、Datasheet数据手册功能说明书，资料中有PCMC042T-R47MN 详细功能的应用电路图电压和使用方法及教程。

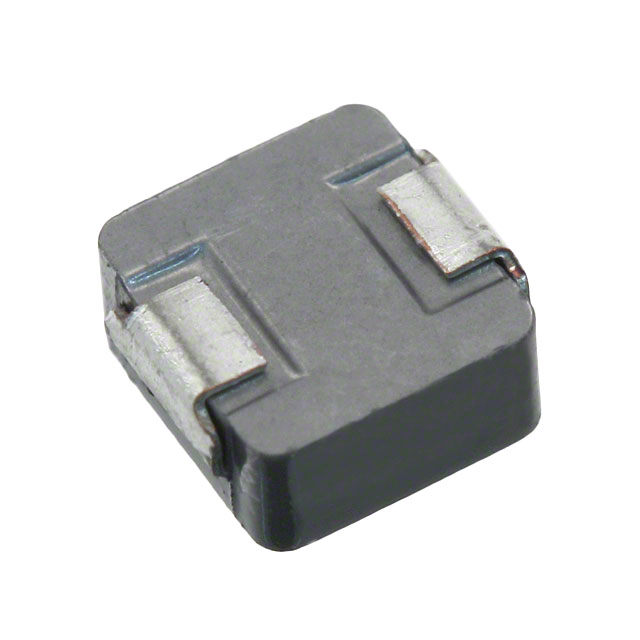

Susumu品牌的PCMC042T-R47MN是一款小型贴片式固定电感器（功率电感），电感值为0.47μH，额定电流高（典型Irms约5.8A），直流电阻低（典型DCR仅约9.5mΩ），采用铁氧体磁芯与一体成型结构，具备优异的抗饱和特性和高可靠性。其主要应用场景包括： - DC-DC降压转换器（Buck Converter）：广泛用于智能手机、平板电脑、笔记本电脑及FPGA/ASIC电源模块中，作为输出滤波电感，配合PWM控制器实现高效稳压供电； - POL（Point-of-Load）电源系统：适用于CPU/GPU核心电压（如0.8–1.2V）、DDR内存供电等对瞬态响应和纹波抑制要求严苛的近负载供电场景； - 工业与通信设备电源：如基站电源、光模块（SFP+/QSFP）供电电路、PLC控制器及车载信息娱乐系统（符合AEC-Q200基础可靠性要求，部分批次可支持车规应用）； - 便携式电子设备：因尺寸紧凑（4.0×4.0×2.0mm，0420封装）、低EMI特性，适用于空间受限的高密度PCB设计。 该器件不适用于高频谐振（如RF匹配）或信号耦合场景，专为中高频（100kHz–2MHz）功率滤波优化。使用时需注意PCB散热布局与电流纹波裕量，避免温升超标影响寿命。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 15.5 毫欧最大 |
| 描述 | COIL .47 UH POWER CHOKE 20% SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Susumu |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | PCMC042T-R47MN |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | PCMC |
| 不同频率时的Q值 | - |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | - |
| 其它名称 | 408-1360-6 |
| 包装 | Digi-Reel® |
| 大小/尺寸 | 0.177" 长 x 0.157" 宽 （4.50mm x 4.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 1 |
| 特色产品 | http://www.digikey.com/cn/zh/ph/Susumu/PCMC_PCMBseries.html |
| 电感 | 470nH |
| 电流-饱和值 | 11.5A |
| 类型 | - |
| 频率-测试 | - |
| 频率-自谐振 | - |
| 额定电流 | 6A |
| 高度-安装（最大值） | 0.079"（2.00mm） |
