Datasheet下载- 型号： PCMC042T-R10MN
- 制造商： SUSUMU INTERNATIONAL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PCMC042T-R10MN由SUSUMU INTERNATIONAL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PCMC042T-R10MN价格参考。SUSUMU INTERNATIONALPCMC042T-R10MN封装/规格：未分类， 暂无。您可以下载PCMC042T-R10MN参考资料、Datasheet数据手册功能说明书，资料中有PCMC042T-R10MN 详细功能的应用电路图电压和使用方法及教程。

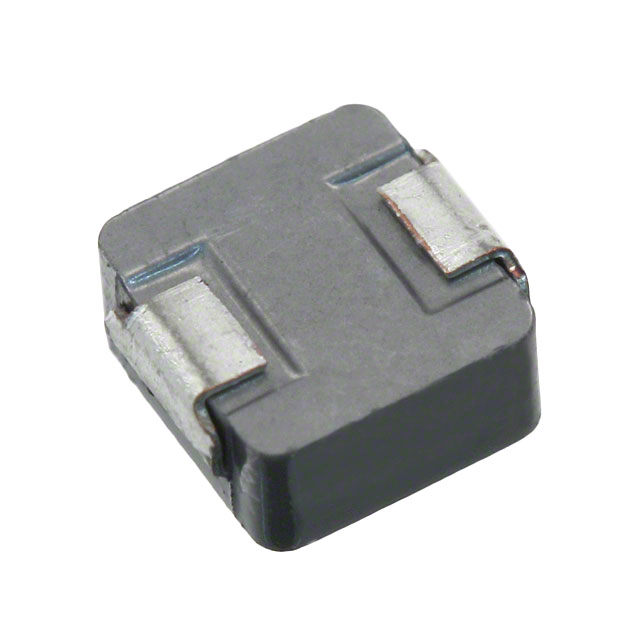

Susumu品牌PCMC042T-R10MN是一款小型、高可靠性贴片固定电感器（功率型绕线电感），电感值为0.10 µH（±20%），额定电流达12 A（DC），直流电阻低至约2.0 mΩ，采用铁氧体磁芯与铜导线绕制，封装尺寸为4.0×4.0×2.0 mm（公制1616），符合AEC-Q200车载标准（部分批次），具备良好的耐热性、抗振性及EMI抑制能力。 其典型应用场景包括： 1. 车载电源系统：用于DC-DC转换器（如Buck电路）的输出滤波与储能，常见于ADAS摄像头模组、车载信息娱乐系统（IVI）、LED车灯驱动电源等对体积、温升和可靠性要求严苛的场景； 2. 工业/通信设备电源：在5G基站PA供电、PLC电源模块、工业伺服驱动器中承担大电流高频滤波任务； 3. 消费电子高功率模块：适用于快充协议芯片（如USB PD）配套的多相降压电路、高端笔记本CPU/GPU核心供电（VRM）中的低感值功率电感需求。 该型号强调“小尺寸+大电流+低损耗”特性，特别适合空间受限但需持续高负载运行的应用环境。使用时需注意PCB布局散热设计，并确保峰值电流不超过额定值以避免饱和或温升超标。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 5 毫欧最大 |
| 描述 | COIL .10 UH POWER CHOKE 20% SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Susumu |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | PCMC042T-R10MN |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | PCMC |
| 不同频率时的Q值 | - |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | - |
| 其它名称 | 408-1358-6 |
| 包装 | Digi-Reel® |
| 大小/尺寸 | 0.177" 长 x 0.157" 宽 （4.50mm x 4.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 1 |
| 特色产品 | http://www.digikey.com/cn/zh/ph/Susumu/PCMC_PCMBseries.html |
| 电感 | 100nH |
| 电流-饱和值 | 30A |
| 类型 | - |
| 频率-测试 | - |
| 频率-自谐振 | - |
| 额定电流 | 11A |
| 高度-安装（最大值） | 0.079"（2.00mm） |
%20Series_042T%20Bottom.jpg)
%20Series_042T%20Side.jpg)
