Datasheet下载- 型号： PC810AI
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC810AI由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC810AI价格参考。Sharp MicroelectronicsPC810AI封装/规格：未分类， 暂无。您可以下载PC810AI参考资料、Datasheet数据手册功能说明书，资料中有PC810AI 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics（现为Renesas旗下）的PC810AI是一款双通道光耦合器（光隔离器），采用晶体管输出（光电晶体管型），具备高隔离电压（Viso = 5000 Vrms）、高电流传输比（CTR ≥ 50% @ IF = 5 mA）及紧凑的DIP-8封装。其典型应用场景包括： 1. 工业控制接口：用于PLC输入/输出模块中，隔离微控制器（如MCU）与高压/大电流执行设备（继电器、电磁阀、电机驱动器），防止噪声干扰和地环路影响。 2. 开关电源反馈回路：在AC-DC或DC-DC隔离电源中，配合TL431等基准源构成次级侧电压反馈通路，实现安全可靠的稳压控制。 3. 通信与仪表隔离：在RS-232/RS-485接口、数据采集系统（DAQ）前端，隔离敏感模拟/数字电路与外部现场总线，提升抗干扰能力与系统安全性。 4. 家电与白色家电控制板：如空调、洗衣机主控板中，隔离用户操作信号（按键、传感器）与高压驱动电路（压缩机、加热管），满足安规与EMC要求。 5. 医疗电子辅助隔离：在非生命支持类设备（如血压计、监护仪外围接口）中提供基础信号隔离，增强电气安全性（符合IEC 60601-1基本隔离要求）。 注意：PC810AI为直流输入型，不适用于高速数字通信（如USB、CAN），且需合理设计LED限流电阻与晶体管负载以保障CTR稳定性和响应速度（典型响应时间约4–18 μs）。应用时应遵循安规爬电距离与PCB布局规范。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATOR 5KV TRANS 4SMD |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | |

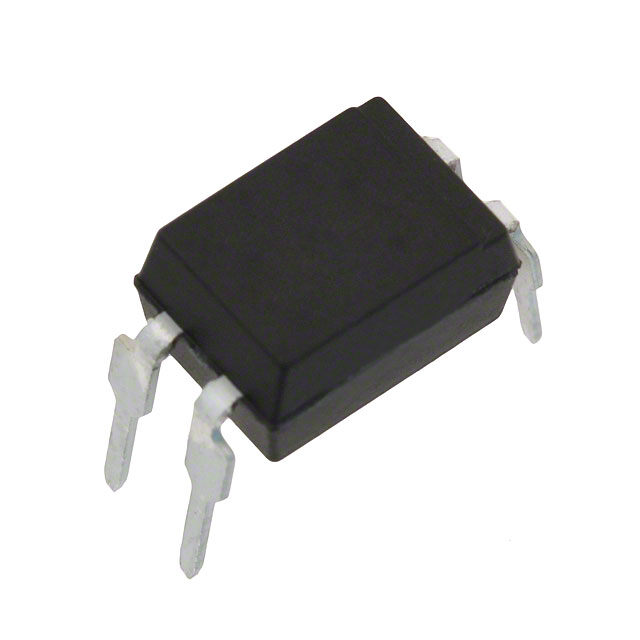

| 产品图片 |
|
| 产品型号 | PC810AI |
| rohs | 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 200mV |
| 上升/下降时间（典型值） | 4µs， 3µs |
| 产品目录页面 | |
| 供应商器件封装 | 4-SMD |
| 其它名称 | 425-1435-5 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 4-SMD，鸥翼型 |
| 工作温度 | -30°C ~ 100°C |
| 打开/关闭时间（典型值） | -， 350µs |
| 标准包装 | 50 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 35V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 120% @ 1mA |
| 电流传输比（最小值） | 60% @ 1mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
