Datasheet下载- 型号： PC3SF21YVZBF
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC3SF21YVZBF由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC3SF21YVZBF价格参考。Sharp MicroelectronicsPC3SF21YVZBF封装/规格：未分类， 暂无。您可以下载PC3SF21YVZBF参考资料、Datasheet数据手册功能说明书，资料中有PC3SF21YVZBF 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics 的 PC3SF21YVZBF 是一款光隔离器（光电耦合器），内部集成红外LED与双向可控硅（TRIAC）输出级，属于“光隔离器—双向可控硅/SCR输出”类别。其主要应用场景包括： - 交流负载控制：用于微控制器（如MCU、PLC）安全驱动交流设备，如照明调光、家电（电饭煲、空调风机）、工业加热器等，实现低压逻辑电路与高压交流回路的电气隔离（典型隔离电压5000 Vrms），保障系统安全与抗干扰。 - 固态继电器（SSR）核心元件：作为零交叉型光耦（内置过零检测功能），可减少开关瞬态电流与EMI，适用于需低噪声、长寿命、无触点开关的场合（如智能电表、楼宇自动化控制模块）。 - 电机与电磁阀控制：在小功率单相交流电机启停、电磁阀通断中提供可靠隔离驱动，避免主回路干扰损坏控制芯片。 - 工业与家用电器控制板：广泛应用于变频器控制信号隔离、洗衣机水位/排水控制、微波炉功率调节等需AC负载隔离驱动的嵌入式系统。 该器件采用DIP-6封装，具备高CTR（电流传输比）、低触发电流（IFT ≤ 10 mA）、优异的dv/dt耐受能力（≥ 1000 V/μs），适合直接由3.3V/5V MCU GPIO驱动，无需额外放大电路，简化设计并提升可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOCOUPLER TRIAC 600V 6DIP ZC |
| 产品分类 | 光隔离器 - 三端双向可控硅，SCR输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | http://www.sharpsma.com/webfm_send/357 |

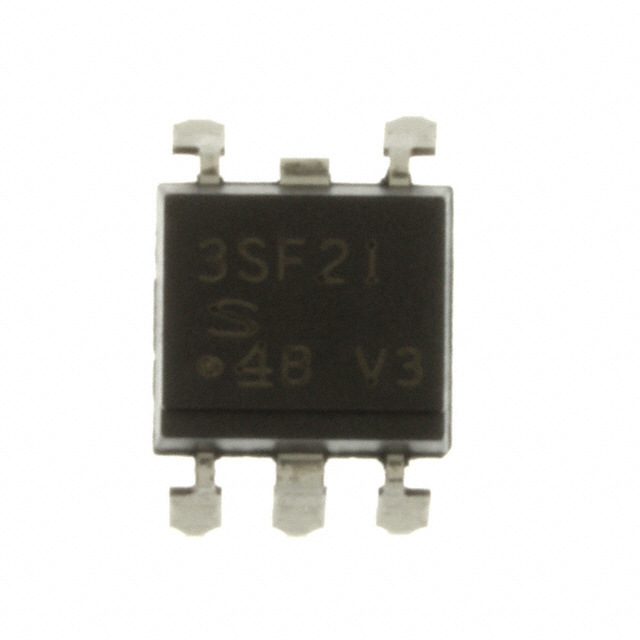

| 产品图片 |
|
| 产品型号 | PC3SF21YVZBF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品目录页面 | |
| 供应商器件封装 | 6-DIP |
| 其它名称 | 425-2587-5 |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 6-DIP（0.300"，7.62mm），5 引线 |
| 标准包装 | 50 |
| 电压-断态 | 600V |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-保持(Ih) | 3.5mA |
| 电流-栅极触发(Igt)（最大值） | 7mA |
| 电流-输出/通道 | 100mA |
| 认可 | BSI， CSA， DEMKO， FIMKO， SEMKO， UR， VDE |
| 输出类型 | Triac |
| 通道数 | 1 |
