Datasheet下载- 型号： PC3SF21YVZAF
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC3SF21YVZAF由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC3SF21YVZAF价格参考。Sharp MicroelectronicsPC3SF21YVZAF封装/规格：未分类， 暂无。您可以下载PC3SF21YVZAF参考资料、Datasheet数据手册功能说明书，资料中有PC3SF21YVZAF 详细功能的应用电路图电压和使用方法及教程。
PC3SF21YVZAF（由SHARP/Socle Technology生产）是一款光隔离器，内部集成红外LED与双向可控硅（TRIAC）输出级，属于“光隔离器—双向可控硅/SCR输出”类别。其典型应用场景包括： 1. 交流负载控制：广泛用于家电（如空调、洗衣机、微波炉）中隔离控制加热元件、电机或照明等交流（AC）负载，实现低压逻辑电路（如MCU、PLC）安全驱动市电（100–240 VAC）设备。 2. 固态继电器（SSR）核心器件：作为无触点开关的核心隔离驱动单元，替代机械继电器，具备长寿命、无火花、抗振动、低电磁干扰（EMI）等优势，适用于工业温控器、电源时序控制器等。 3. 过零触发应用：该型号内置过零检测功能（典型特征），可确保TRIAC仅在交流电压过零点导通，显著降低浪涌电流与射频干扰（RFI），提升系统EMC性能，适用于调光器、电热毯温控、LED驱动电源等对EMI敏感的场合。 4. 安全隔离接口：在医疗设备、工业自动化I/O模块中，提供符合IEC 60747-5-5标准的增强型隔离（隔离电压≥5000 Vrms），保障用户及低压控制侧免受高压侧故障影响。 综上，PC3SF21YVZAF适用于需高可靠性、低EMI、安全隔离的AC负载开关控制场景，尤其适合要求过零触发的节能型家用及工业电子设备。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOCOUPLER TRIAC 600V 6DIP ZC |
| 产品分类 | 光隔离器 - 三端双向可控硅，SCR输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | http://www.sharpsma.com/webfm_send/357 |

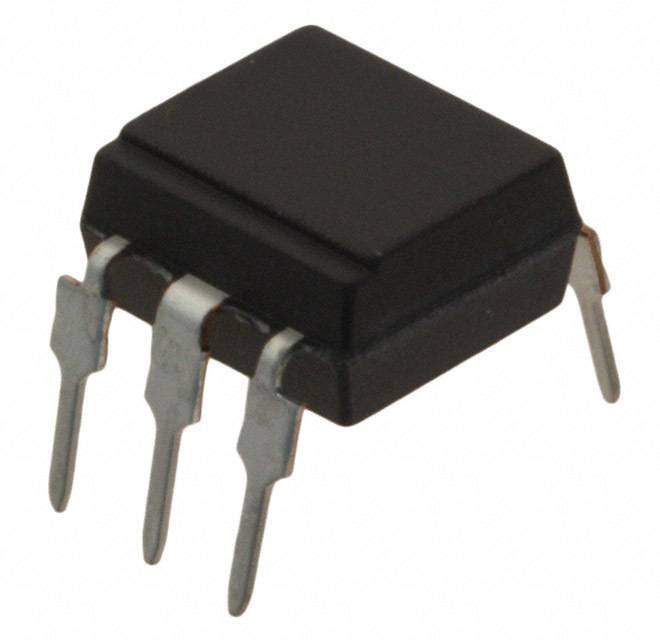

| 产品图片 |
|
| 产品型号 | PC3SF21YVZAF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品目录页面 | |
| 供应商器件封装 | 6-DIP |
| 其它名称 | 425-2586-5 |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 6-DIP（0.300"，7.62mm），5 引线 |
| 标准包装 | 50 |
| 电压-断态 | 600V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-保持(Ih) | 100µA |
| 电流-栅极触发(Igt)（最大值） | 10mA |
| 电流-输出/通道 | 100mA |
| 输出类型 | 交流过零三端双向可控硅开关 |
| 通道数 | 1 |
