Datasheet下载- 型号： PC365N
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC365N由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC365N价格参考。Sharp MicroelectronicsPC365N封装/规格：未分类， 暂无。您可以下载PC365N参考资料、Datasheet数据手册功能说明书，资料中有PC365N 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics（现为瑞萨电子旗下）的PC365N是一款光隔离器（光电耦合器），采用晶体管输出（光电晶体管型），具有高隔离电压（通常≥5000 Vrms）、紧凑DIP-4封装及良好的CTR（电流传输比）特性。 其典型应用场景包括： 1. 工业控制接口：用于PLC输入/输出模块中，隔离微控制器与高压/大电流现场设备（如继电器、电磁阀、电机驱动器），防止噪声和浪涌干扰。 2. 电源反馈回路：在开关电源（SMPS）中，配合TL431等基准源构成次级侧电压反馈，实现初级与次级间的电气隔离与稳压控制。 3. 微处理器系统保护：隔离单片机I/O口与外部传感器、执行器或通信接口（如RS-232/485电平转换电路），提升系统抗干扰能力与安全性。 4. 家电与白色家电：应用于空调、洗衣机等设备的主控板，隔离用户操作信号（如按键、触摸）与高压功率电路，满足安规要求。 5. 电池管理系统（BMS）：在中低压电池组中用于信号隔离采集，确保MCU与电池采样电路之间的安全隔离。 PC365N因成本低、可靠性高、无需外部偏置即可工作（内置基极引脚可悬空或接电阻以优化响应速度），广泛适用于对速度要求不高（开关频率≤10 kHz）、需基础隔离功能的中低速数字/模拟信号传输场合。注意其非高速器件，不适用于USB、CAN或高速通信隔离。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISO 3.75KV DARL 4-MINI-FLAT |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | |

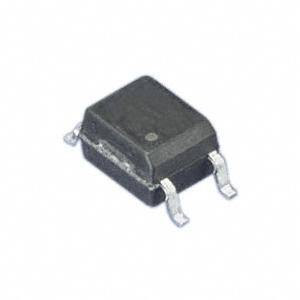

| 产品图片 |
|
| 产品型号 | PC365N |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 1V |
| 上升/下降时间（典型值） | 60µs， 53µs |
| 产品目录页面 | |
| 供应商器件封装 | 4-Mini-Flat |
| 其它名称 | 425-1337-1 |
| 包装 | 剪切带 （CT） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 4-SMD，鸥翼型 |
| 工作温度 | -30°C ~ 100°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 1 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 35V |
| 电压-隔离 | 3750Vrms |
| 电流-DC正向(If) | 10mA |
| 电流-输出/通道 | 80mA |
| 电流传输比（最大值） | - |
| 电流传输比（最小值） | 600% @ 500µA |
| 输入类型 | DC |
| 输出类型 | 达林顿晶体管 |
| 通道数 | 1 |
